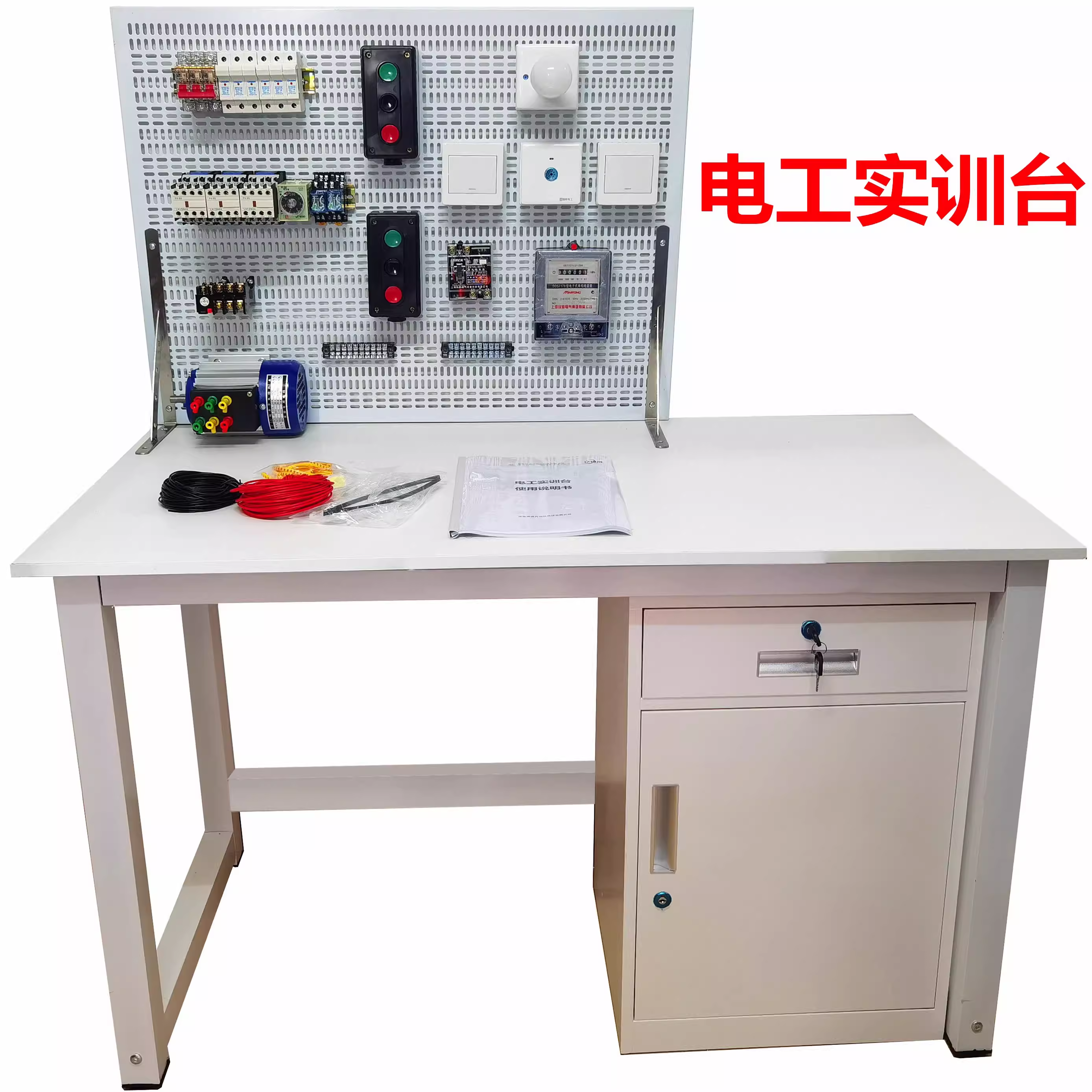

電工實訓臺型號BC-DG3 含實驗配件600X800MM網板桌子柜子
本公司可按用戶要求定制定做產品。
實訓臺 桌子和安裝板是發的散件，需要自已動手安裝 ，安裝很簡單，就是鎖螺絲，有安裝說明書。
桌子：尺寸1200X600X740mm, 其它尺寸咨詢客服，厚板臺面，加厚方鋼框架式，桌面右側可放置一臺電腦進行編程操作，電腦自備。
柜子：650X440X390mm, 1個抽屜1個柜子，均帶鎖，可存放文件資料和部件等。
600X800實訓臺網板+桌柜:
750X1200實訓臺網板+桌柜:
萬能安裝網板：可以自己任意安裝電工電氣部件。
網板尺寸600X800mm, 網板也有750X1200mm，兩個選擇項價格不一樣，其它尺寸咨詢客服，
1.7mm厚鋼板高強度，四周折彎兩道20mm，不易變形！
外面噴塑白色，
沖三（二）橫二豎長孔，
孔是長孔尺寸5X15mm，部件位置隨意安裝固定，不用再打孔，萬能安裝的，
可以用戶自己配快速拆裝的膨脹塑料座和螺絲（免費送各100個）。
送有兩個不銹鋼安裝支架。
帶電工實驗配件電工實訓臺DG600的介紹：
電工實訓臺實驗配件清單
序號 | 名稱 | 數量 | 單位 | 規格要求詳細說明 |
1 | 萬能安裝網板 | 1 | 塊 | 尺寸800X600mm , 1.7mm厚板高強度，四周折彎兩道20mm，不易變形！外面噴塑白色，沖三橫二豎長孔，孔是長孔尺寸5X15mm,，帶2支不銹鋼安裝支架，可螺絲固定在實訓桌上面 |
2 | 實訓桌 | 1 | 張 | 尺寸1200X600X740mm, 厚板臺面加厚方鋼框架式，帶有柜子：650X440X390mm, 1個抽屜1個柜子，均帶鎖， |
3 | 電工實訓指導說明書 | 1 | 本 | 配套 |
4 | 膨脹塑料座 | 1 | 套 | 配套 |
5 | 接觸器 | 3 | 只 | 配套 |
6 | 輔助觸頭 | 3 | 只 | 配套 |
7 | 時間繼電器 | 1 | 只 | 配套 |
8 | 時間繼電器底座 | 1 | 只 | 配套 |
9 | 熱繼電器 | 1 | 只 | 配套 |
10 | 按鈕開關及按鈕盒 | 2 | 只 | 配套 |
11 | 端子排 | 2 | 條 | 配套 |
12 | 燈座 | 1 | 只 | 配套 |
13 | 墻壁開關 | 2 | 只 | 配套 |
14 | 觸摸開關 | 1 | 只 | 配套 |
15 | 白熾燈泡 | 1 | 只 | 配套 |
16 | 三相異步電動機 | 1 | 臺 | 配套 |
17 | 斷路器 | 1 | 只 | 配套 |
18 | 熔斷器 | 2 | 只 | 配套 |
19 | 單相電度表 | 1 | 只 | 配套 |
20 | 明盒 | 3 | 只 | 配套 |
21 | 螺絲 | 1 | 套 | 配套 |
22 | 卡軌 | 1 | 套 | 配套 |
23 | 漏電開關 | 1 | 只 | 配套 |
24 | 繼電器 | 2 | 只 | 配套 |
25 | 繼電器底座 | 2 | 只 | 配套 |
26 | 單芯電線 | 20 | 米 | 配套 |
27 | 號碼管 | 1 | 套 | 配套 |
28 | 纏繞管 | 1 | 根 | 配套 |
29 | 熱縮管 | 1 | 米 | 配套 |
30 | 吸盤 | 1 | 批 | 配套 |
31 | 扎帶 | 1 | 批 | 配套 |
32 | 螺絲 | 1 | 批 | 配套 |
33 | 電工實訓仿真軟件 | 1 | 套 | 學習電工技術的電工技能與實訓仿真教學系統軟件，在軟件中可以學習：電工基本常識與操作、電工儀表、照明電路安裝、電機與變頻器、低壓電器、電工識圖。在軟件里面可以進行電動機控制的看圖接線模擬仿真包含：有過載保護的運轉控制、聯動控制、行程控制、自藕降壓起動、接觸器星三角起動、時間繼電器星三角起動、機械制動、反接制動、能耗制動、雙速調速、電動葫蘆、繞線式電動機起動控制、車床控制、直流調速、直流制動、直流正反轉，可以將鼠標放到器件觸點上觀察各觸點的名稱及電路符號，將鼠標放到原理圖中器件符合上可查看器件名稱和作用，按照原理圖中給出的先后順序在實物圖形中練接導線、接線是否正確會有提示，在電腦上布局接好線后，可以在電腦上模擬運行，合上電源開關，按動按鈕進行運行操作。發光盤或下載鏈接。 |
說明：帶電工實驗配件電工實訓臺型號DG1200的區別是網板是750X1200，其它與電工實訓臺DG600都一樣。
一、電工實訓實驗項目:
電工實物部件實操實驗項目：
1、照明電路安裝實驗
2、單相電度表安裝實驗
3、觸摸延時路燈電路安裝實驗
4、雙控樓梯燈電路安裝實驗
5、三相異步電動機直接啟動控制電路實驗
6、接觸器點動電路連接實驗
7、自鎖正轉控制電路實驗
8、帶過載保護的正轉控制電路實驗
9、接觸器聯鎖電動機正、反轉電路連接實驗
10、按鈕聯鎖的正、反轉控制電路連接實驗
11、接觸器和按鈕雙重聯鎖、反轉控制實驗
12、接觸器切換的Y/△啟動按鈕控制電路的連接實驗
13、時間繼電器切換的Y/△啟動控制電路連接實驗
14、三相異步電動機的兩地控制電路實驗
15、三相異步電動機順序啟動、順序停轉控制線路實驗
送電工技能與實訓仿真軟件：
可以學習電工基本常識與操作、電工儀表、照明電路安裝、
電機與變壓器、低壓電器、電工識圖
1.三相電機帶過載保護的運轉控制
2.三相電機聯動控制、行程控制
3.自藕降壓起動三相電機控制
4.接觸器Y/△啟動三相電機控制
5.時間繼電器Y/△啟動三相電機控制
6.三相電機機械制動控制
7.三相電機反接制動控制
8.三相電機能耗制動控制
9.接觸器控制雙速三相電機調速控制
10.電動葫蘆控制
11.三相電機繞線式電動機起動控制
12.C620車床電氣控制
13.M7120平面磨床控制電路
14.Z535鉆床電氣控制電路
15.直流電動機調速控制
16.直流電動機制動控制
17.直流電動機正反轉控制
電工照明實訓仿真部分：
試驗1: 單極開關控制電路
試驗2: 觸摸開關控制電路
試驗3: 感應開關控制電路
試驗4: 聲控開關控制電路
試驗5: 單極開關串聯控制電路
試驗6: 單極開關并聯控制電路
試驗7: 單極開關混聯控制電路
試驗8: 白熾燈并聯電路
試驗9: 白熾燈混聯電路
試驗10: 日光燈控制電路
試驗11: 單相電度表直接安裝電路
試驗12: 單相電度表間接安裝電路
電工電拖實訓仿真部分：
試驗13: 異步電動機手動單向運轉控制
試驗14: 異步電動機點動控制
試驗15: 異步電動機自鎖控制
試驗16: 具有過載保護自鎖控制
試驗17: 異步電動機單向點動起動控制
試驗18: 異步電動機兩地控制
試驗19: 異步電動機聯鎖正反轉控制
試驗20: 正反轉點動、起動控制
試驗21: 雙重聯鎖正反轉控制
試驗22: 自動往返控制
試驗23: 電機延時啟動控制
試驗24: 自動順序起動控制
