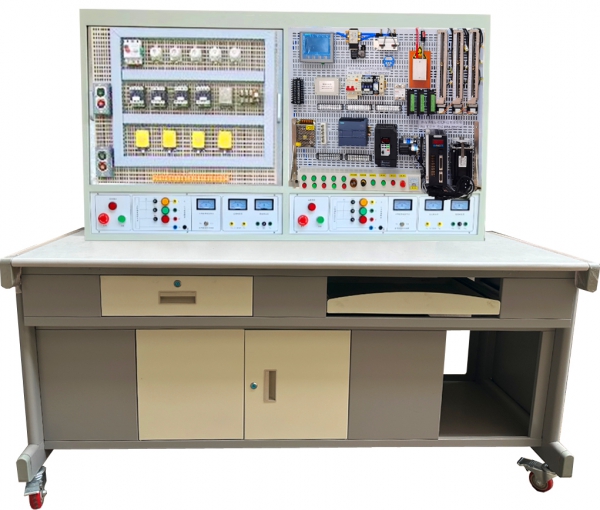

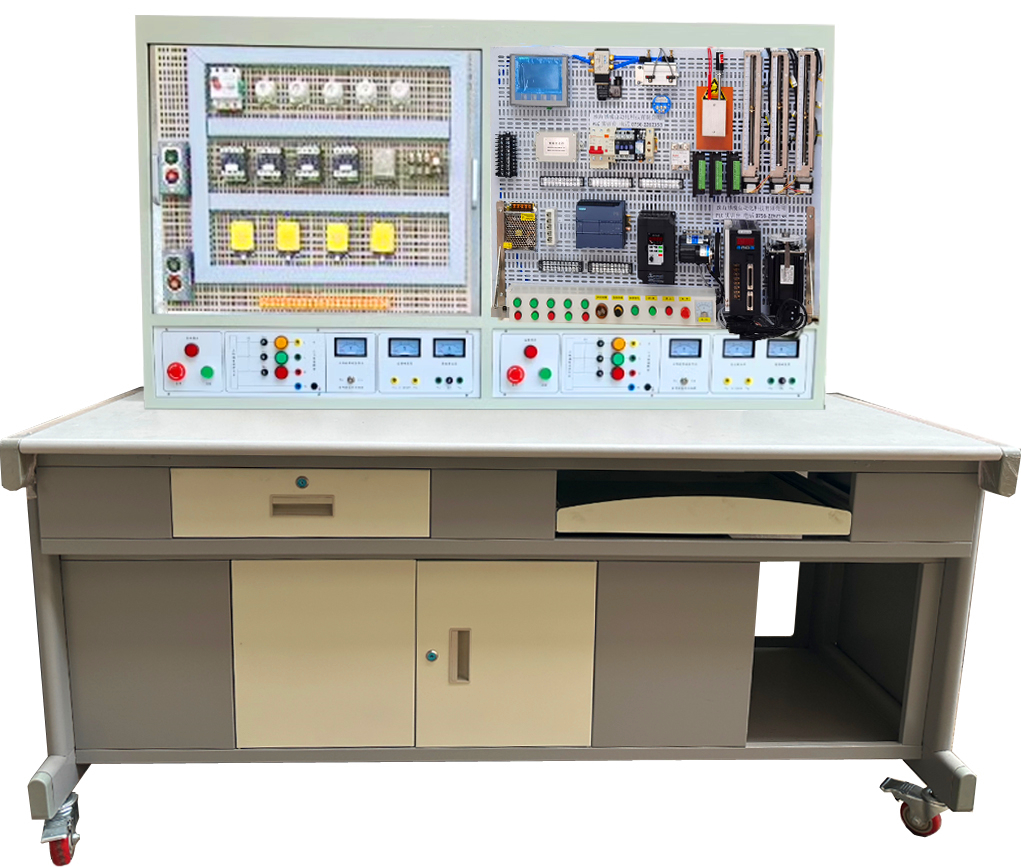

兩用電工PLC實訓臺 BCGZ12西門子1200編程培訓實驗維修考核裝置教學儀器

可以按用戶要求定制定做。

  珠海博成是一家自動化技術實訓設備生產企業專業生產plc培訓設備，從事plc學習培訓，三菱PLC培訓，歐姆龍plc培訓，西門子plc培訓，plc自動化培訓，PLC編程培訓，工業機器人編程培訓等課程，學習plc編程采用學習考試制度能不斷鞏固學員的學習情況，成績優異者可直接參與我司的服務項目，plc編程與應用讓你出來就是經驗豐富的plc編程工程師。可編程序控制器（也稱PLC）是以微處理器為基礎，綜合了計算機自動控制和通信等技術的一種新型通用工業控制裝置，是現代工業自動化領域中典型的自動控制實訓平臺，如可編程控制器應用技術、變頻器應用技術、觸摸屏應用技術、工業網絡通訊應用技術等。該實訓裝置充分考慮了目前國內實訓教育裝備系統的現狀及發展趨勢，充分考慮學生和培訓人員的特點，強調突出學生和培訓人員的動手能力。實訓室支持開放式實驗教學與設計性實驗開發及網絡控制，特別適合當今教育教學和實驗設計及工程技術培訓。使用于機電類專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻器調速技術》等課程的教學與技能實訓。通過實驗使學生加深對理論課程的理解，提高學生的分析和應用能力。PLC實訓主要面向機電一體化技術、機械制造及自動化、電氣自動化專業學生開展實訓，承擔了可編程序控制器原理與應用、變頻與調速技術、機電一體化技術與系統等課程的實驗、實訓和課程設計。PLC實訓平臺可以形象、直觀地進行可編程控制器的基本指令練習以及多個典型工業控制過程的模擬。通過這些實訓使學生掌握可編程控制器的基本知識和基本技能，掌握PLC程序設計、運行、調試、維護的方法，能在工業控制現場的安裝、調試以及根據控制要求完成PLC的程序編制與調試。珠海博成弘揚大國工匠精神, 發展職業教育,應用教學設備,為企業培養高技能人才,PLC實訓室設備是配合《PLC控制系統設計與應用》這門課程項目化教學而改建的，該實訓室為理實一體化實訓室，有資料查詢區、討論區、實際操作區，完全滿足基于工作過程的項目化教學要求。通過學習情境的學習，學生能夠根據控制要求正確選用PLC，會用梯形圖設計PLC程序，能根據工藝要求進行小型PLC控制系統設計與改造。PLC實訓室設備適用于《PLC控制系統設計與應用》、《電氣控制與PLC應用技術》等。專業生產: PLC實驗箱、PLC學習機、PLC實訓臺、PLC實訓考核裝置、PLC可編程控制器實驗裝置、 兩用電工PLC實訓臺、PLC可編程控制實驗及單片機開發系統綜合實驗裝置、PLC可編程控制系統、單片機實驗開發系統、自動控制原理綜合實驗裝置、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置、PLC可編程控制器實驗裝置（功能增強型）、PLC可編程控制實驗及單片機開發系統綜合實驗裝置（功能增強型）、PLC可編程控制系統、單片機實驗開發系統、自動控制原理綜合實驗裝置（功能增強型）、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置（功能增強型）、PLC可編程控制器、變頻調速綜合實驗裝置（網絡型）、網絡型PLC可編程控制器實驗裝置、網絡型PLC可編程控制及單片機實驗開發系統綜合實驗裝置、網絡型PLC可編程控制器、機電技術技能實訓考核裝置 、單片機開發系統、自動控制原理綜合實驗裝置、網絡型PLC可編程控制器、微機接口及微機應用綜合實驗裝置、網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置、網絡型PLC可編程控制器、變頻調速、電氣控制及單片機實驗開發系統綜合實驗裝置、網絡型PLC可編程控制器、變頻調速、電氣控制及微機接口與微機應用綜合實驗裝置、PLC可編程控制實驗裝置、網絡型PLC可編程控制實驗裝置、單片機開發應用技術綜合實驗裝置、單片機開發綜合實驗裝置、計算機組成原理、微機接口及應用綜合實驗臺、網絡接口型單片機·微機綜合實驗開發裝置、自動控制·計算機控制技術·信號與系統綜合實驗裝置、網絡型PLC可編程控制器綜合實訓裝置、變頻調速技術實訓裝置、工業自動化綜合實訓裝置。

一、電工實訓概述
 電工PLC實訓考核裝置（雙組型）主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、plc觸摸屏編程學習、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

5、外形尺寸：1700*700*1650mm.
三、 PLC實訓部分的配置說明如下：

PLC、彩色觸摸屏、PLC編程電纜、觸摸屏與PLC通訊電纜、開關電源、漏電開關、步進驅動器、步進電機、絲桿滑臺及刻度尺、接近開關、溫度傳感器、變送器、干燒型電加熱器、固態繼電器、變頻器、三相電機、旋轉編碼器、傳動輪、電機與編碼器支架、稱重傳感器、重量變送器、伺服驅動器、伺服電機、伺服接插件及電纜、刻度盤、指針、流量傳感器、流量控制閥、氣動套件、5口交換機、指示燈、按鈕 、電阻、接觸器、繼電器、光電開關、電壓表、報警器、按鈕盒、接線排、線槽、卡軌、線鼻子、電線 、電源線、線號、標識、標簽、電工雜件、PLC和觸摸屏的編程軟件、圖紙、程序、軟件光盤視頻資料、學習指導技術支持質保期3年。

要求

1、 采用原裝西門子1200 PLC DC/DC/DC

2、 采用原裝西門子觸摸屏， 觸摸屏 + 按鍵，顯示屏TFT 真彩液晶屏，64K 色，分辨率（寬 x 高，像素）480 x 272，功能按鍵（可編程）4個，用戶內存10 MB，變量800，畫面數100，PROFINET以太網口1個

3、 變頻器定長控制：變頻器、三相電機、旋轉編碼器、傳動輪、三相電機與編碼器安裝在同一個不銹鋼支架上， 組成定長閉環控制。三相電機采用美特電機型號：21 K6A

4、 電加熱器：采用干燒型的，不能用燒水式的加熱方式。干燒式鋁制加熱塊80X55X20MM，固定在實訓臺里面加熱。電壓220V, 功率100W，耐壓值：1800V/S。絕緣值：200MΩ。電加熱器帶有耐高溫隔熱板，間隔20mm，整個固定在網板上面。

5、 絲桿滑臺：生產廠家博成，外形尺寸280X40mm，有效行程210mm, 支架采用全不銹鋼一次成型，拉絲發亮處理。絲杠：不銹鋼T8， 螺距2mm，導程8mm 。螺母雙切邊T8黃銅螺母，滑塊帶指針。接近開關支架與本支架是一體的。帶有刻度尺。

6、 步進電機：采用日本信濃電機STP-43D1034。1.8度/STEP。2.1Ω。 電機體積42X42X34mm, 軸長20mm, 軸徑5mm。

7、 變頻器：FURUN ,型號VF100-2004,額定功率400W。帶操作面板，面板帶有旋鈕，輸入：1PH 220V  50/60HZ。輸出：3PH 220V 0-400HZ，尺寸142X86X112mm

8、 觸摸屏與PLC與電腦可以全部用網線聯網通訊。

9、 伺服系統：臺達伺服驅動器100W、功率100W,輸入220-230V 1PH 50/60HZ 0.69A,輸出110V, 0-250HZ, 0.9A,尺寸155X161X60mm。。臺達伺服電機100W,  功率100W,輸入VAC110,輸出3000r/min,0.32Nm,  0.9A,尺寸125X39X52mm

10、 按鈕盒尺寸60X60X490mm,  固定在網板上，上面布置有聲光報警器、光電開關、指示燈、啟動按鈕、停止按鈕、急停按鈕、電壓表

11、 伺服電機必須固定在尺寸為75X45X2mm的不銹鋼安裝座上面，伺服電機軸上需要安裝一個內徑18mmx外徑80mm的刻度盤，并配有12X60mm不銹鋼指針指示。

12、 另送有學習電工技術的電工技能與實訓仿真教學系統軟件，在軟件中可以學習：電工基本常識與操作、電工儀表、照明電路安裝、電機與變頻器、低壓電器、電工識圖。在軟件里面可以進行電動機控制的看圖接線模擬仿真包含：1.三相電機帶過載保護的運轉控制 、2．三相電機聯動控制、行程控制 、3．自藕降壓起動三相電機控制 、4．接觸器Y/△啟動三相電機控制、 5．時間繼電器Y/△啟動三相電機控制 、6．三相電機機械制動控 、7．三相電機反接制動控制、8．三相電機能耗制動控制、9．接觸器控制雙速三相電機調速控制、10．電動葫蘆控制、11．三相電機繞線式電動機起動控制、12．C620車床電氣控制 、13．M7120平面磨床控制電路、14．Z535鉆床電氣控制電路、15．直流電動機調速控制、16．直流電動機制動控制、17．直流電動機正反轉控制。可以將鼠標放到器件觸點上觀察各觸點的名稱及電路符號，將鼠標放到原理圖中器件符合上可查看器件名稱和作用，按照原理圖中給出的先后順序在實物圖形中練接導線、接線是否正確會有提示，在電腦上布局接好線后，可以在電腦上模擬運行，合上電源開關，按動按鈕進行運行操作。

13、 另送有電工照明及電力拖動實訓仿真軟件 ：1單極開關控制電路試驗、2觸摸開關控制電路試驗、3感應開關控制電路試驗、4聲控開關控制電路試驗、5單極開關串聯控制電路試驗、6單極開關并聯控制電路試驗、7單極開關混聯控制電路試驗、8白熾燈并聯電路試驗、9白熾燈混聯電路試驗、10日光燈控制電路試驗、11單相電度表直接安裝電路試驗、12單相電度表間接安裝電路試驗、13 異步電動機手動單向運轉控制試驗、14異步電動機點動控制試驗、15異步電動機自鎖控制試驗、16具有過載保護自鎖控制試驗、17異步電動機單向點動起動控制試驗、18異步電動機兩地控制試驗、19異步電動機聯鎖正反轉控制試驗、20正反轉點動起動控制試驗、21雙重聯鎖正反轉控制試驗、22自動往返控制試驗、23電機延時啟動控制試驗、24自動順序起動控制試驗。

14、 PLC實訓臺必須帶有配套實物的電氣圖紙和配套的程序,

15、  帶有與PLC實訓臺配套實物的程序例子的高清視頻講解，必須是廠家自已錄制的視頻教程 , 是中文 ，內容至少包含：PLC觸摸屏編程軟件博圖TIA軟件的安裝和授權視頻教程、博圖TIA軟件下載1200PLC程序和觸摸屏程序視頻、編碼器變頻器定長控制程序講解視頻、編碼器變頻器定長程序監視控制視頻、編碼器變頻器定長控制視頻實錄視頻、步進控制PLC程序觸摸屏程序講解視頻、步進控制操作控制實錄視頻、步進控制接線說明實錄視頻、稱重 PLC程序觸摸屏程序講解視頻、稱重程序監視講解視頻、稱重系統調試校準實錄視頻、流量程序講解視頻、流量接線實錄視頻、伺服控制程序講解視頻、伺服運行參數設置實錄視頻、臺達伺服恢復出廠設置視頻、氣動程序講解視頻、氣動電磁閥原理講解視頻。以上視頻內容是打開光盤里面的百度網盤下載鏈接下載。

16、 本機具有接地保護、過流過載、漏電保護功能，符合相關的國家標準。

四、PLC實訓部分的配置清單：

 五、電工部分的實驗器材配置：

六、參考實物實驗實訓項目：

1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．日光燈線路接線訓練
6．單相電度表直接安裝接線
7．單相電度表經電流互感器安裝接線
8．室內照明電路安裝訓練
9．配電板安裝訓練
10．交流負載電功率的測量
11．三相異步電動機直接啟動控制

12．三相異步電動機接觸器點動控制線路
13．三相異步電動機接觸器自鎖控制線路
14．三相異步電動機Y/△自動控制線路
15．用倒順開關控制三相異步電動機正反轉線路
16．接觸器聯鎖的正反轉控制線路
17．按鈕聯鎖的三相異步電動機正反轉控制線路
18．雙重聯鎖的三相異步電動機正反轉控制線路
19．三相異步電動機多地控制
20．工作臺自動往返控制線路
21．三相異步電動機串電阻降壓啟動控制線路
22．三相異步電動機能耗制動控制線路

送電工技能與實訓仿真軟件：

  可以學習電工基本常識與操作、電工儀表、照明電路安裝、

電機與變壓器、低壓電器、電工識圖

1.三相電機帶過載保護的運轉控制

2．三相電機聯動控制、行程控制

3．自藕降壓起動三相電機控制

4．接觸器Y/△啟動三相電機控制

5．時間繼電器Y/△啟動三相電機控制

6．三相電機機械制動控制

7．三相電機反接制動控制

8．三相電機能耗制動控制

9．接觸器控制雙速三相電機調速控制

10．電動葫蘆控制

11．三相電機繞線式電動機起動控制

12．C620車床電氣控制

13．M7120平面磨床控制電路

14．Z535鉆床電氣控制電路

15．直流電動機調速控制

16．直流電動機制動控制

17．直流電動機正反轉控制

電工照明實訓仿真部分：

試驗1: 單極開關控制電路

試驗2: 觸摸開關控制電路

試驗3: 感應開關控制電路

試驗4: 聲控開關控制電路

試驗5: 單極開關串聯控制電路

試驗6: 單極開關并聯控制電路

試驗7: 單極開關混聯控制電路

試驗8: 白熾燈并聯電路

試驗9: 白熾燈混聯電路

試驗10: 日光燈控制電路

試驗11: 單相電度表直接安裝電路

試驗12: 單相電度表間接安裝電路

電工電拖實訓仿真部分：

試驗13: 異步電動機手動單向運轉控制

試驗14: 異步電動機點動控制

試驗15: 異步電動機自鎖控制

試驗16: 具有過載保護自鎖控制

試驗17: 異步電動機單向點動起動控制

試驗18: 異步電動機兩地控制

試驗19: 異步電動機聯鎖正反轉控制

試驗20: 正反轉點動、起動控制

試驗21: 雙重聯鎖正反轉控制

試驗22: 自動往返控制

試驗23: 電機延時啟動控制

試驗24: 自動順序起動控制

所有部件質保期3年。

  PLC實訓臺包括了所有的硬件、PLC編程軟件觸摸屏軟件 、通訊、圖紙、配套的觸摸屏及PLC程序 及程序講解視頻教程、《PLC實訓臺使用說明書》，20多年經驗的自動化工程師老師指導學習技術支持，學會為止，所有部件質保期3年。免費送視頻資料，有空隨時看都可以不限制，不需開通VIP會員，不需授權，不需權限，不需限時，不需在線學習上課。。。

     我們這些資料一直有效！免費更新！

     另送工控視頻資料300多G，下載。

贈送《PLC實訓臺使用說明書》、《PLC實訓臺電氣圖紙》和PLC編程書：

 贈送西門子博圖TIA編程軟件和授權：

PLC實訓臺網板：

• 鍍鋅板。

• 沖三橫二豎長孔。

• 孔是長孔尺寸5X15mm。

• 配有快速拆裝的膨脹塑料座和螺絲100個。

原理介紹示意圖：

西門子觸摸屏介紹

標配臺達伺服系統100W ：支持伺服啟動、異常重置、增益切換、脈沖清除、零速度箱控制、扭矩/位置混合模式、正反方向運轉扭矩限制、電子齒輪輸比分子、脈沖輸入禁止、速度選擇等, 99成新

克瑞斯伺服750W  （選配，另加1000元）

送資料部分截圖：

送S7-1200編程視頻教程截圖：
