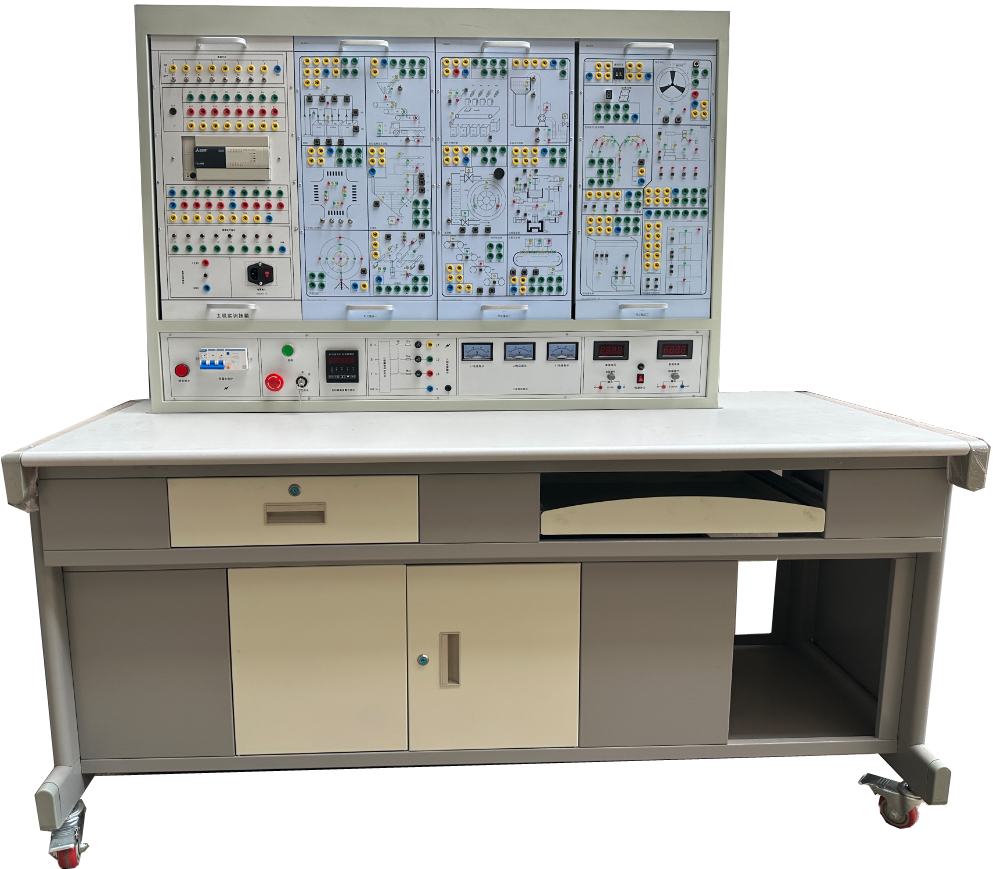

PLC可編程控制器綜合實訓裝置BCPLC-22A型PLC實訓臺考核平臺

本公司可按用戶要求定制定做產品。

  珠海博成是一家自動化技術實訓設備生產企業專業生產plc培訓設備，從事plc學習培訓，三菱PLC培訓，歐姆龍plc培訓，西門子plc培訓，plc自動化培訓，PLC編程培訓，工業機器人編程培訓等課程，學習plc編程采用學習考試制度能不斷鞏固學員的學習情況，成績優異者可直接參與我司的服務項目，plc編程與應用讓你出來就是經驗豐富的plc編程工程師。可編程序控制器（也稱PLC）是以微處理器為基礎，綜合了計算機自動控制和通信等技術的一種新型通用工業控制裝置，是現代工業自動化領域中典型的自動控制實訓平臺，如可編程控制器應用技術、變頻器應用技術、觸摸屏應用技術、工業網絡通訊應用技術等。該實訓裝置充分考慮了目前國內實訓教育裝備系統的現狀及發展趨勢，充分考慮學生和培訓人員的特點，強調突出學生和培訓人員的動手能力。實訓室支持開放式實驗教學與設計性實驗開發及網絡控制，特別適合當今教育教學和實驗設計及工程技術培訓。使用于機電類專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻器調速技術》等課程的教學與技能實訓。通過實驗使學生加深對理論課程的理解，提高學生的分析和應用能力。PLC實訓主要面向機電一體化技術、機械制造及自動化、電氣自動化專業學生開展實訓，承擔了可編程序控制器原理與應用、變頻與調速技術、機電一體化技術與系統等課程的實驗、實訓和課程設計。PLC實訓平臺可以形象、直觀地進行可編程控制器的基本指令練習以及多個典型工業控制過程的模擬。通過這些實訓使學生掌握可編程控制器的基本知識和基本技能，掌握PLC程序設計、運行、調試、維護的方法，能在工業控制現場的安裝、調試以及根據控制要求完成PLC的程序編制與調試。珠海博成弘揚大國工匠精神, 發展職業教育,應用教學設備,為企業培養高技能人才,PLC實訓室設備是配合《PLC控制系統設計與應用》這門課程項目化教學而改建的，該實訓室為理實一體化實訓室，有資料查詢區、討論區、實際操作區，完全滿足基于工作過程的項目化教學要求。通過學習情境的學習，學生能夠根據控制要求正確選用PLC，會用梯形圖設計PLC程序，能根據工藝要求進行小型PLC控制系統設計與改造。PLC實訓室設備適用于《PLC控制系統設計與應用》、《電氣控制與PLC應用技術》等。專業生產: PLC實驗箱、PLC學習機、PLC實訓臺、PLC實訓考核裝置、PLC可編程控制器實驗裝置、 兩用電工PLC實訓臺、PLC可編程控制實驗及單片機開發系統綜合實驗裝置、PLC可編程控制系統、單片機實驗開發系統、自動控制原理綜合實驗裝置、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置、PLC可編程控制器實驗裝置（功能增強型）、PLC可編程控制實驗及單片機開發系統綜合實驗裝置（功能增強型）、PLC可編程控制系統、單片機實驗開發系統、自動控制原理綜合實驗裝置（功能增強型）、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置（功能增強型）、PLC可編程控制器、變頻調速綜合實驗裝置（網絡型）、網絡型PLC可編程控制器實驗裝置、網絡型PLC可編程控制及單片機實驗開發系統綜合實驗裝置、網絡型PLC可編程控制器、單片機開發系統、自動控制原理綜合實驗裝置、網絡型PLC可編程控制器、微機接口及微機應用綜合實驗裝置、網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置、網絡型PLC可編程控制器、變頻調速、電氣控制及單片機實驗開發系統綜合實驗裝置、網絡型PLC可編程控制器、變頻調速、電氣控制及微機接口與微機應用綜合實驗裝置、PLC可編程控制實驗裝置、網絡型PLC可編程控制實驗裝置、單片機開發應用技術綜合實驗裝置、單片機開發綜合實驗裝置、計算機組成原理、微機接口及應用綜合實驗臺、網絡接口型單片機·微機綜合實驗開發裝置、自動控制·計算機控制技術·信號與系統綜合實驗裝置、網絡型PLC可編程控制器綜合實訓裝置、變頻調速技術實訓裝置、工業自動化綜合實訓裝置。

一、產品概述：

“PLC可編程控制器綜合實訓裝置BCPLC-22A型”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制實訓教學及技師技能鑒定考核。

二、裝置特點

1、本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、PLC主機組件、實訓模塊等組成。

2、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜0.5kVA

4、重    量：100kg

5、外形尺寸：1700mm×700mm×1630mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機等組成。

（一）控制屏

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等

直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示。

4、主機實訓掛箱組件：

配置三菱FX3U-48MR/ES-A內置數字量I/O（24路數字量輸入/24路數字量輸出）；配套SC-09編程電纜。

五、基本配置

（四）相關軟件

1、編程應用軟件

2、PLC仿真實訓軟件

1）通過FLASH虛擬環境實時顯示PLC的運行狀態

2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

3）PLC編程訓練、PLC程序編寫測試等功能

4）實現PLC運行模擬，對錯誤程序進行檢查

3、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學

4、實驗室局域網實驗教學，每套“PLC實驗裝置”均配上電腦，構成PLC實驗室局域網，進行網絡化教學實驗。

 (六）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，下方設有儲存柜放置模塊和實驗導線、電腦桌聯體設計，造型美觀大方。

五、實訓項目

PLC基本技能實訓

1、PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2、PLC仿真實訓

PLC模擬控制應用實訓

1、電機控制

2、七段數碼顯示和天塔之光

3、交通信號燈自控和手控

4、水塔水位自動控制

5、電梯控制模型

6、五相步進電動機控制

7、多種液體自動混合

8、自動送料裝車系統

9、自動售貨機

10、自動洗衣機

11、電鍍系統

12、加工中心刀具庫

13、裝配流水線

14、沖壓機系統控制

15、步進電機

16、音樂噴泉
