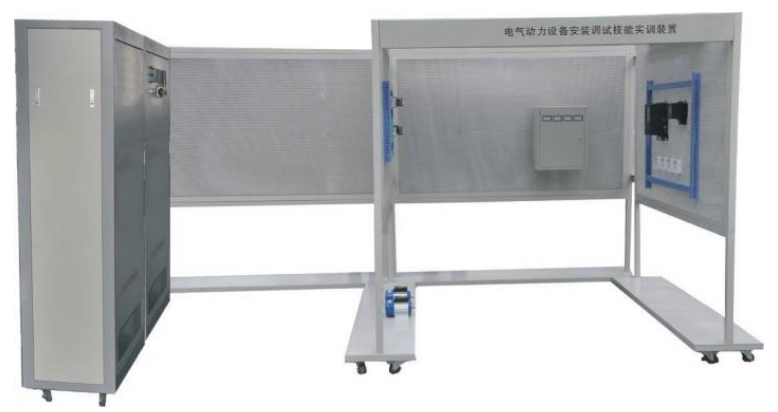

電氣動力設備安裝調試技能實訓裝置（中級）BCLG-FDQ03型

      BC LG- FDQ03型 電氣動力設備安裝調試技能實訓裝置是根據國家職業資格培訓教材編審委員會編寫《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣動力設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位的對電氣設備安裝工技能培訓的理想設備，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

一、特點
    該實訓設備在結構上以建筑模型（包含了電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1、電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作
2、電力變壓器采用油液式電力變壓器進行接線、安裝及核相測試等
3、斷路器安裝采用刀開關式斷路器
4、墻面采用鋼孔板模擬，可以進行電氣動力控制設備的安裝
二、 技術性能
1、輸入電壓：三相四線制～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5~+40℃ 相對濕度＜85%（25℃ 海拔＜4000m
3、裝置容量：<6KVA
4、外形尺寸：4800mm×2400mm×2000mm
三、實訓項目
1.常用工具與儀器儀表的使用
(1)正確選用和使用兆歐表測量電氣設備和電路的絕緣電阻
(2)正確使用電壓表和電流表測量電路
(3)使用萬用表檢查一般設備和電路故障
(4)一般電工儀表的安裝和接線
(5)常用電動機的使用與維護
(6)交流耐壓測試儀的使用與維護
2.常用元器件的質量判別
(1)判別二極管極性和質量的好壞
(2)判別三極管類型、管腳和質量的好壞
(3)判別晶閘管質量的好壞
3.電動機、變壓器的安裝與調試
(1)電機控制回路元器件的安裝
(2)電動機抽芯檢查及干燥方法
(3)交直流電機的一般故障分析、判斷方法
(4)補償器的工作原理及接線
(5)判別電動機的首末端
(6)交、直流電動機的種類、特性和接線方法
(7)變壓器連接組別與相位的關系
(8)變壓器并聯運行的條件及抽芯檢查、干燥
方法
(9)變壓器安裝及投入運行前的檢查
4.電纜敷設、電纜頭的制作和電纜檢測試驗
(1)電纜橋架敷設
(2)戶內、戶外電纜中間頭制作
(3)戶內、戶外電纜終端頭制作
(4)電纜絕緣測試及吸收比的測試
(5)電纜故障判別和處理
5.高壓開關柜、隔離開關、斷路器操作機構的組裝調整
(1)按工藝要求安裝硬母線
(2)隔離開關及操作機構的安裝與調整
(3)少油斷路器的解體及調整
(4)按工藝要求組裝開關柜
6.車間配電所及照明、動力配電工程的安裝調試
(1)變送器的調校與安裝
(2)變配電各類繼電保護系統的調試
(3)模擬一般照明、動力配線工程的施工
(4)模擬變配電所停送電前的檢查與操作
(5)模擬車間變電所配電設備安裝
(6)防雷及接地裝置安裝
7.安全及其他
(1)解救觸電者操作（選做）
(2)正確使用電氣安全用具
(3)電氣試送電操作的安全規定事項
五、交流耐壓測試儀
1.電壓測試范圍
2.漏電流測試范圍
3.報警值預置范圍
4.定時時間范圍
5.變壓器容量
