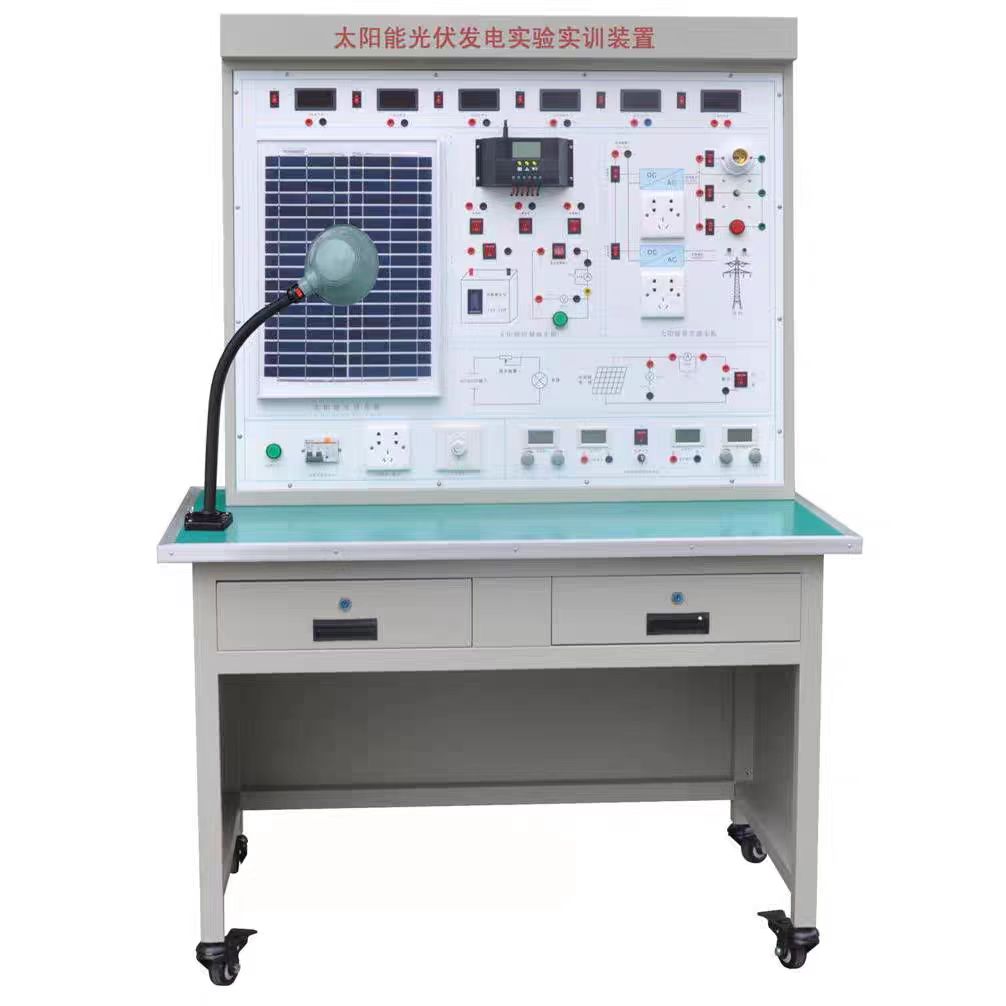

            太陽能光伏發電實驗實訓裝置MY-PV18蓄電池并網逆變器教學實驗臺

    一、概述:

      太陽能光伏發電系統實驗實訓裝置-是基于太陽能發電,電能的整流、儲存和逆變于一體的實訓裝置。系統分別由模擬太陽裝置、光伏電池、控制器模塊、離網逆變模塊、同步并網模塊、儀表監測模塊、交直流負載模塊,7 個部分組成裝置采用串聯式PWM充電控制方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM高3-6%;過放恢復的提升充電,正常的直充,浮充自動控制方式有利于提高蓄電池壽命。多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。



    二、主要技術指標及規格:
    實訓裝置外形尺寸約:1200*700*1700mm
    1.太陽能電池組具體參數如下:
    ◆ 峰值功率:30W
    ◆ 最大功率電壓:17.5V
    ◆ 最大功率電流:1.95A
    ◆ 開路電壓:22V
    ◆ 短路電流:2.2A
    ◆ 安裝尺寸:350*490*18mm
    2.太陽能控制器具體功能如下
    ◆ 使用單片機和專用軟件,實現智能控制,自動識別24V系統。
    ◆ 采用串聯式PWM充電控制方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM高3-6%;過放恢復的提升充電,正常的直充,浮充自動控制方式有利于提高蓄電池壽命。
    ◆ 多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。
    ◆ 具有豐富的工作模式,如光控,光控+延時,通用控制等模式。
    ◆ 浮充電溫度補償功能。
    ◆ 使用了數字LED顯示及設置,一鍵式操作即可完成所有設置,方便直觀。
    3.蓄電池:
    ◆ 自放電率低
    ◆ 使用壽命長
    ◆ 深放電能力強
    ◆ 充電效率高 工作溫度范圍寬
    4.離網逆變器:正弦波逆變器,具體功能參數如下:
    ◆ 純正弦波輸出(失真率<4%)
    ◆ 輸入輸出完全隔離設計
    ◆ 能快速并行啟動電容、電感負載
    ◆ 三色指示燈顯示,輸入電壓,輸出電壓,負載水準和故障情形
    ◆ 負載控制風扇冷卻
    ◆ 過壓/欠壓/短路/過載/超溫保護
    5.負載:
    ◆ 直流負載包括:LED燈,風機等;
    ◆ 交流負載包括:節能燈和交流電機等。
    6.并網逆變器:
    并網逆變器具有DC-DC和DC-AC兩級能量變換的結構。DC-DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點;DC-AC逆變環節主要使輸出電流與電網電壓同相位,同時獲得單位功率因數。
    7.監測儀表:
    完成實驗時數據的讀取,可監測太陽能電池組的電壓和電流;并網逆變器輸出的電壓和電流;離網逆變器輸出的電壓和電流。
    三、太陽能光伏發電系統實驗實訓裝置-實驗項目:

    實驗一 太陽能光伏板能量轉換實驗
    實驗二 環境對光伏轉換影響實驗
    實驗三 太陽能電池光伏系統直接負載特性實驗
    實驗四 太陽能控制器工作原理實驗
    實驗五 接反保護實驗
    實驗六 太陽能控制器對蓄電池的過充保護實驗
    實驗七 太陽能控制器對蓄電池的過放保護實驗
    實驗八 夜間防反充實驗
    實驗九 離網型逆變器工作原理實驗
    實驗十 獨立光伏發電實驗
    實驗十一 并網型逆變器工作原理實驗
    實驗十二 光伏并網實驗
