新型數字式液位—流量控制系統綜合實驗裝置BCLGY-KZ07A

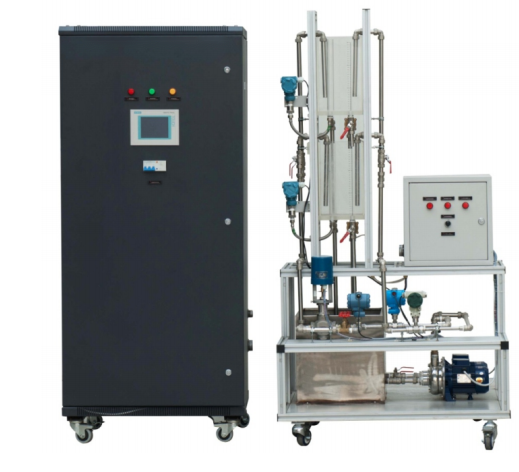

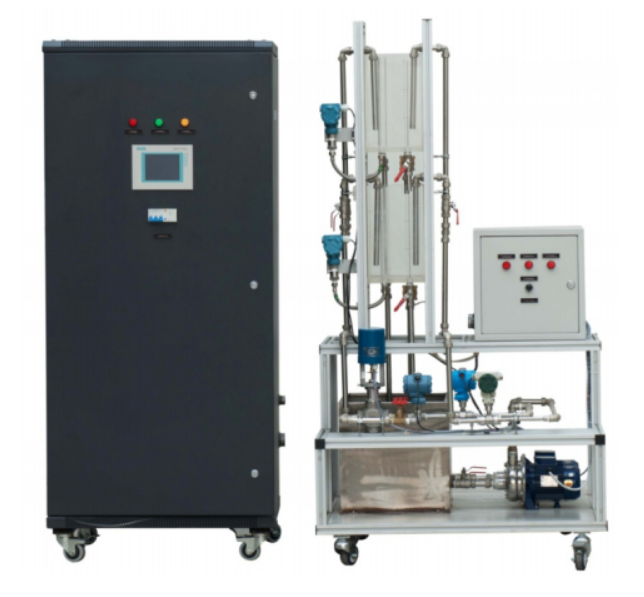

一、設備外觀圖：

二、系統概述

       本實驗裝置是數字調節器與模擬儀表的組合。模擬儀表以4～20mA傳遞信息；SIEMENS數字調節器可以作為邏輯運算和模/數轉換調節運算，數字信息可傳至上位機。整個系統采用閉環調節，可以直觀其調節品質?？刂乒裆涎b有流量顯示器、液位顯示器，可直接監視系統工作情況。

本實驗系統具有上位機監控系統功能，可進行監視，控制等遠程監控，使操作者不必靠近控制對象就可以系統進行遠程監控。它還具有數據采集和數據管理功能，動態數據交換功能、在線和歷史趨勢圖和事件自動記錄功能。

總之，本系統是一套全新的關于數字儀表的典型應用，是與傳統的模擬相對應，其核心部分是SIEMENS數字調節器，它具有比模擬儀表更可靠、高效、簡單、通用等特點，其突出優越性體現在數字化及易于通信的特點方面。另外，本系統具還配備了數字/光柱顯示儀表、數字流量顯示儀表等，基本實現了整個系統數字化。另外，本系統具有遠程通訊功能，可以實現遠程監控，符合現代工業控制的信息化、數字化的趨勢。

三、技術參數：

1. 供電電源：單相AC220V ，50HZ ±5%

2. 整機功耗：< 2 kW；

3. 溫度： -1～40 ℃；環境濕度：≤90%（25℃）；

4. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。

5. 被控對象尺寸：1000×720×1800（單位：mm）

6. 控制柜尺寸：800×600×1700（單位：mm）
