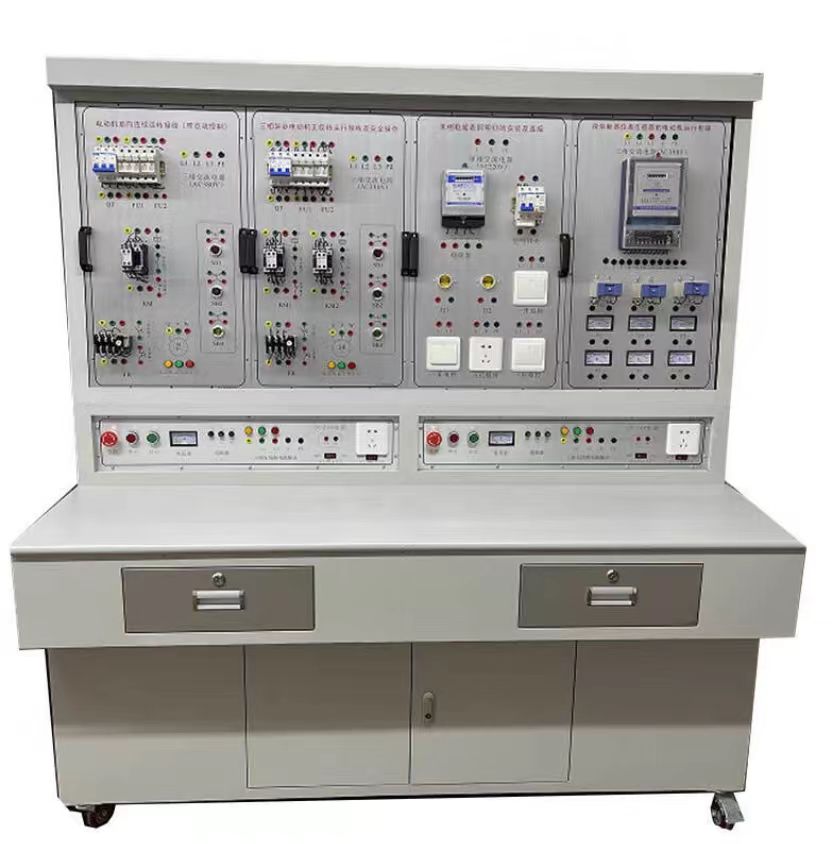

電工實操操作平臺電工技能實訓考核裝置GZB實驗臺低壓電工實訓臺

一、設備概述

該設備是根據國家職業資格等級考試《電工》中級電工接線考核要求設計的，是集技能培訓、理論驗證實操訓練、職業資格考證于一體的實訓設備。該設備輕便易攜帶，占用空間小，實訓項目多，科學的布置各類電器元件，能夠滿足中職學生和社會在職人員的電工類電氣控制接線訓練。

本裝置可以另定制成PLC實訓裝置1.裝置集可編程控制器、編程軟件、仿真實訓教學軟件、實訓模塊、實物、繼電控制模塊、電機實操板等于一體，配備的主機可采用西門子S7-200SMART 1200系列PLC，或者三菱FX3U PLC , 或者其他PLC, 豐富生動的控制對象，并提供實驗所需的各種交流電源、直流電源、信號源等。可直觀地進行PLC的基本指令練習，多個PLC實際應用的模擬及實物控制。適用于機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業的學習訓練。針對的課程有《可編程控制器技術》、《PLC、變頻器與觸摸屏技術》、《自動控制綜合應用技術》、《電氣及PLC控制技術》、《PLC及其應用》、《觸摸屏組態控制技術》、《觸摸屏技術及應用》等。裝置適合于高等院校、職業院校、技工院校、職業培訓學校、鑒定站的實驗操作。技能鑒定考核。

二、設備符合國家職業資格等級證考核內容:初級、中級、高級家用電路照明實訓考核、電力拖動實訓等

三、實訓內容

1.熟練使用電工工具，能安全完成簡單照明電路接線

2.掌握各種導線的連接技能，能完事技能目的

3.了解常用低壓電器的基本工作原理，會識別、檢測、常用低壓電器

4.會識讀電路原理圖，能正確的安裝和檢測三相異步電動機控制線路，掌握三相異步電動機一類的接法。電力系統的識別了解電力系統供配電中三相電度表的安裝與調試能夠完成的送電道閘操作，能按照安全標準進行低壓配電線路的道閘

四、設備技能目的，

型號BC-GZB21：

1.單相電能表帶兩控一開照明電路

2,單相電能表線路

3.單相電度表直接安裝電路

4.單相電表使用

5.五孔插座接線

6.故障排除與檢修

7.點動正轉控制線路

8.直接啟動控制線路

9.正轉自鎖控制線路

10.帶過載保護的正轉控制線路

11.連續與點動混合控制線路

12.接觸器連鎖正反轉控制線路

13.按鈕連鎖正反轉控制線路

14.雙重連鎖正反轉控制線路

15.位置開關控制線路

16.自動往返控制線路

17.位置開關做自動停止正反轉控制線路

18,帶有點動的自動往返控制線路

19.順序啟動控制線路

20.時間控制的電氣控制線路

21.星三角啟動控制線路

五、設備特點

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性;

2.操作臺只需三相四線的交流電源，即可投入使用;

3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統,井可滿足維修電工的安裝、調試、故障分析及排除的技術要求;

4.實訓裝置設有漏電保護器，能確保操作者的人生安全;

六、技術性能

1.輸入電壓:三相四線(或三相五線)~380V±10%50Hz

2.工作環境:溫度-10~+40℃相對濕度<85%(25°℃)海拔<4000m

3.裝置容量:<1.5KVA

4.重量:100Kg左右

5.外形尺寸:1700x700*1800mm

6.漏電保護動作電流:≤30mA;漏電保護動作時間:≤0.1s。

型號BC-GZB16技術參數：

工作電源：AC380v±10%  50HZ

額定功率：≤0.5KW

環境溫度：-40℃ ～ +40℃

相對濕度：≤ 85%

實訓臺尺寸：長度1500mm 寬度700mm 高度1600mm 表面烤漆

3.實訓項目

1.點動正轉控制線路

2.直接啟動控制線路

3.正轉自鎖控制線路

4.帶過載保護的正轉控制線路

5.連續與點動混合控制線路

6.接觸器連鎖正反轉控制線路

7.按鈕連鎖正反轉控制線路

8.雙重連鎖正反轉控制線路

9.自動往返控制線路

10.帶有點動的自動往返控制線路

11.單相電能表帶兩控一開照明電路

12.單相電能表線路單相電度表直接安裝電路

13.三相電能表的使用

14.互感器的使用

15.電壓表的正確使用

16.電流表的正確使用
