TTL-HTL差分信號轉換器隔離器MCT401-2C1P編碼器光柵尺2.2MHz高頻

差分信號轉集電極，差分信號轉單端

   差分信號轉集電極信號隔離器，差分信號轉集電極，差分信號轉單端，2.2MHz高頻，有大量實際應用經驗和實例，詳細講解并指點使用方法，進行技術上的支持。MCT401-2C1P信號轉換隔離器應用不成功包退。

   編碼器、伺服信號轉換隔離器MCT401,TTL-HTL信號轉換器編碼器光柵尺磁柵尺5v差分信號轉24v集電極2路3路,大量現貨即發.

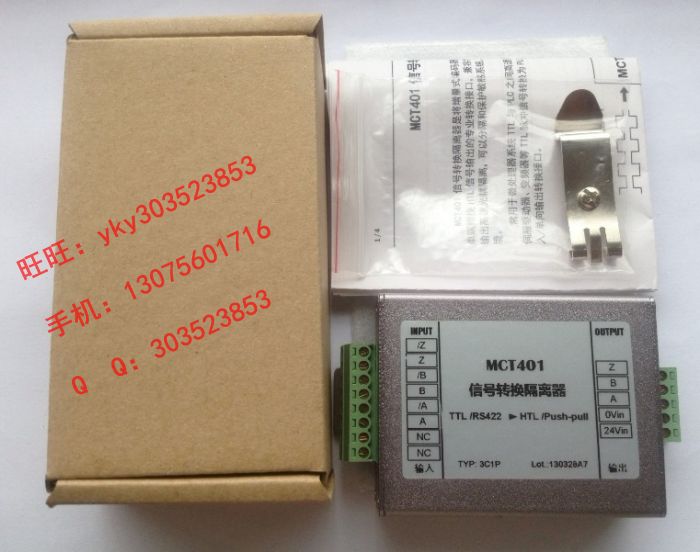

    MCT401-3C1P信號轉換隔離器可實現增量式編碼器信號或類似信號由TTL/RS422（A,/A,B,/B，Z,/Z）標準轉換為HTL（A,B,Z)輸入和輸出之間采用高速光耦隔離，可以分隔系統，提高系統間的抗干擾性能

【功能概述】

   MCT401-2C1P信號轉換隔離器可實現增量式編碼器信號或類似信號由TTL/RS422（A,/A,B,/B，Z,/Z）標準轉換為HTL（A,B,Z)

輸入和輸出之間采用高速光耦隔離，可以分隔系統，提高系統間的抗干擾性能

     TTL-HTL（差分轉集電極）信號轉換器是將伺服編碼器光柵尺等A,/A,B./B轉換成標準的PLCA,B相高速計數信號。輸入和輸出之間采用高速光耦隔離，用該信號做閉環控制，精度大大提高。

差分信號轉換器又稱編碼器信號轉換器編碼器信號轉換模塊，可將差分信號轉換成單向脈沖信號輸出，可應用于解決旋轉編碼器、光柵尺差模輸出與單片機、PLC控制器之間轉換接口、應用于西門子、ABB、AB、歐姆龍、三菱、松下、臺達等各類PLC高速計數模塊、脈沖輸入端）、電動機編碼器、光柵尺與PLC控制器之間轉換接口、變頻器信號與PLC控制器之間的信號傳輸、還特別適用于電機自控應用等領域。尤其是能克服工控系統復雜的現場環境下的強干擾，排除強電場、強磁場等電氣干擾。雙高速差模信號轉換器能有效保護較為敏感的電路，并且具有脈沖整形功能，有效地提高了系統之間的抗干擾性能，為工業自動化控制系統中提供一個安全接口。

應用領域：

PLC高速計數器信號轉換
_伺服電機控制信號轉換
_旋轉編碼器控制信號轉換
_光柵尺輸出信號轉換
_PLC與單片機脈沖信號轉換
_PLC、伺服電機控制系統抗干擾處理
_差分信號轉換為各類標準、非標脈沖信號

質量有問題包退換貨，有技術上的問題可以互相交流。

技術服務熱線：130 7560 1716

QQ技術支持：303523853

1.編碼器信號隔離，防干擾

2.TTL/RS422到HTL編碼器信號轉換。

如伺服驅動器或變頻器脈沖信號與PLC信號傳輸轉換接口、光電編碼器與PLC信號傳輸轉換接口、微處理器系統TTL與PLC數據傳輸轉換接口及其他數據輸入/輸出轉換接口等

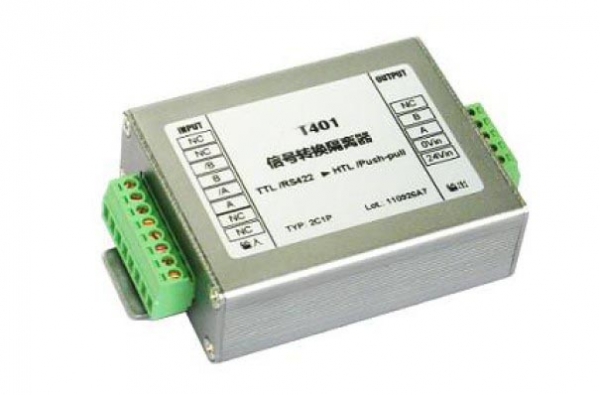

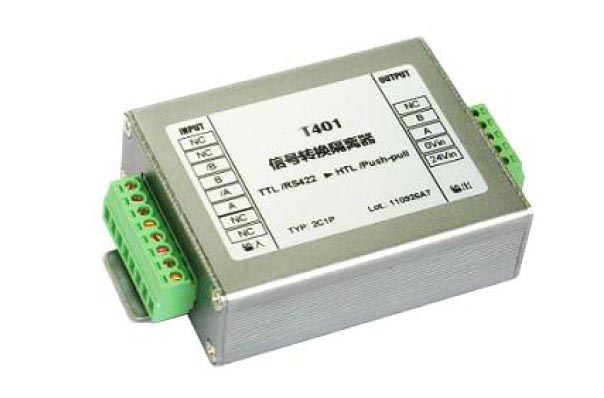

T401編碼器信號轉換隔離器是將增量式編碼器信號或類似差分信號由TTL/RS422標準轉換為單端推挽HTL信號輸出的專業轉換接口，兼容集電極開路NPN / PNP輸出。抗干擾設計，輸入輸出高速光耦隔離，可以分隔和保護敏感系統，提高系統間抗干擾性能，適用于強電氣干擾環境。

常用于微處理器系統TTL與PLC之間高速數據傳輸轉換接口，如將旋轉編碼器、光柵尺、伺服驅動器、變頻器等TTL脈沖信號轉換為PLC可接收的單端脈沖信號。亦可用于其他差模輸入/單向輸出轉換接口。

輸入類型TTL / RS422標準差分信號

輸出類型HTL推挽信號 兼容集電極開路NPN / PNP

輸出電壓 高電平≥電源電壓－1.2V

低電平≤0.5V

輸出通道2通道輸出（A、B相）

3通道輸出（A、B、Z相）

輸出電流Max. 50mA

傳輸頻率0~2.2MHz

隔離電壓Max. 2500Vrms Min

DIN35導軌安裝或底腳安裝
