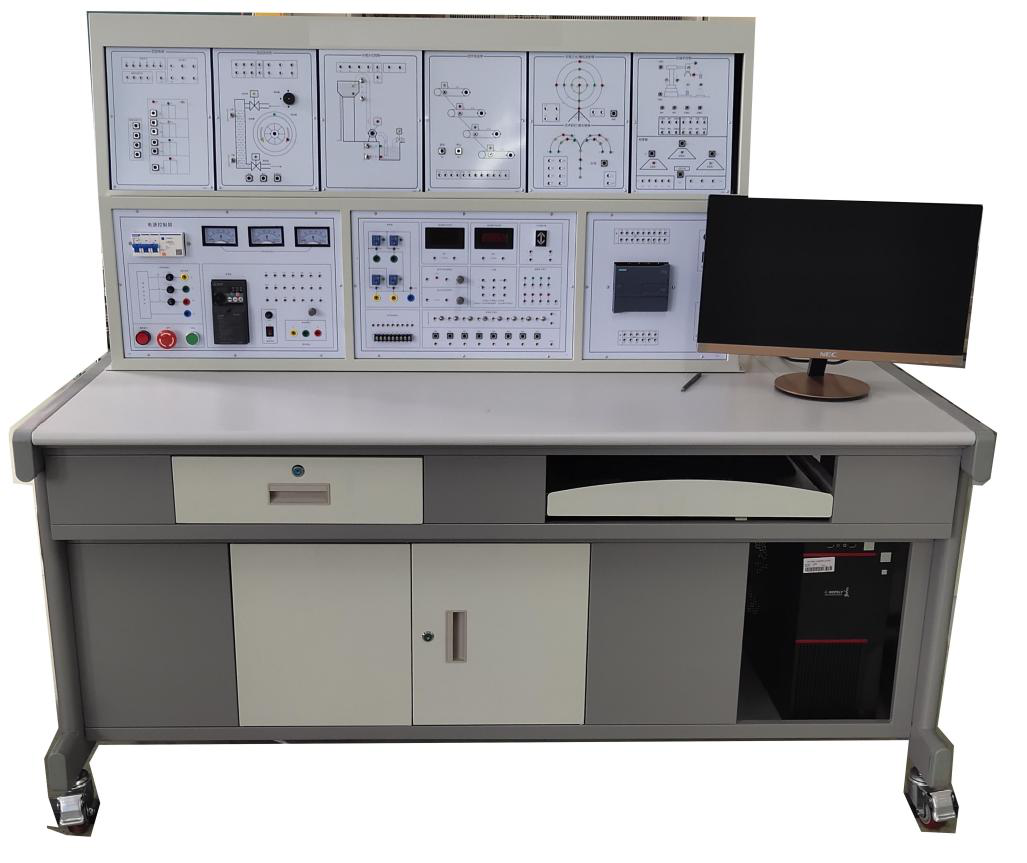

PLC實訓臺三菱西門子PLC實訓考核實驗裝置BC-PLCFX3T

本公司可按用戶要求定制定做產品。

“PLC實訓臺三菱PLC實訓考核實驗裝置BC-PLCFX3T”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的。

實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制實訓

一、裝置特點

（一）實訓裝置均由控制屏、實訓桌、PLC主機組件、實訓模塊等組成。

（二）采用掛件結構，能完成邏輯、模擬等的控制實訓教學。

（三）工控網絡組態監控實訓教學：通過MCGS組態軟件對PLC進行實時監控。

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m

3.裝置容量：＜0.5KVA

4.外形尺寸：1700mm×700mm×1490mm

5.安全保護：具有漏電流保護裝置，安全符合國家標準。

三、實訓裝置的基本配置及功能 實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模擬對象掛箱、工控組態軟件、仿真軟件等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

1、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有保險絲保護。

2、直流電源：直流電壓0～15V可調輸出一路，直流電流0～20mA可調輸出一路。

3、直流電壓/電流表：由三位半A/D轉換器ICL7107和LED共陽極紅色數碼管等組成，電壓表量程0～200V、輸入阻抗為10MΩ；電流表量程0～200 mA。

4、功能模塊：八位電平顯示、八位邏輯電平輸出、一組樓層及方向顯示、八音盒、直流24V繼電器、信號轉換座若干。

5、PLC主機實訓組件：配置三菱FX3U-32MT主機（可配是門子PLC），配套USB-SC-09編程電纜。

（二）實訓掛箱可選擇可定制：

1. 星三角控制

2 .搶答器/機械手

3、電機控制

4、七段數碼顯示

5、交通信號燈自控和手控

6、水塔水位自動控制

7、電梯控制模型

8、五相步進電動機控制

9、多種液體自動混合

10、自動送料裝車系統

11、自動售貨機

12、自動洗衣機

13、電鍍系統

14、加工中心刀具庫

15、裝配流水線

16、沖壓機系統控制

17、音樂噴泉

18、天塔之光

五、實訓桌實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左側設有一個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

六、實訓項目可選擇可定制：

（一）PLC模擬對象基本應用實訓

1. 星三角控制

2 .搶答器/機械手

3、電機控制

4、七段數碼顯示

5、交通信號燈自控和手控

6、水塔水位自動控制

7、電梯控制模型

8、五相步進電動機控制

9、多種液體自動混合

10、自動送料裝車系統

11、自動售貨機

12、自動洗衣機

13、電鍍系統

14、加工中心刀具庫

15、裝配流水線

16、沖壓機系統控制

17、音樂噴泉

18、天塔之光
