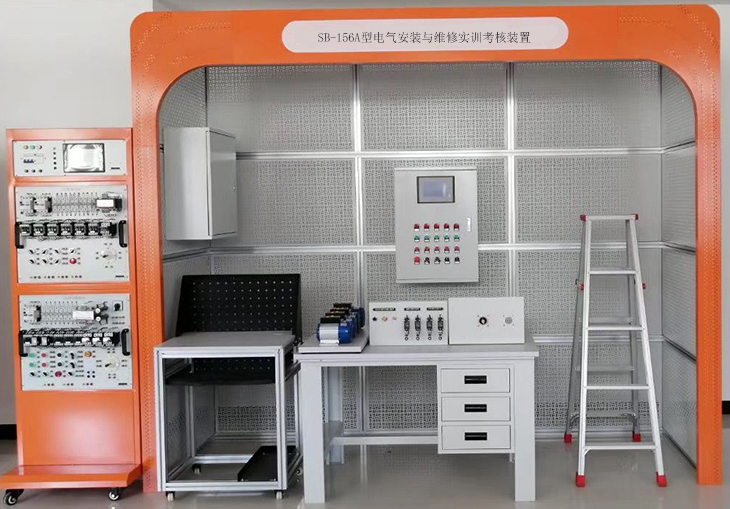

電氣安裝與維修實訓考核裝置BC-DCAZ800
本公司可按用戶要求定制定做產品。
一、概述
電氣安裝與維修實訓考核裝置，是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，而開發的一種通用實訓平臺。非常適合于各類職業院校和技工學校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業的作為公共平臺使用。
電氣安裝與維修實訓考核裝置，采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向寬度合適，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。★鋼制鏤空方形樑骨的使用，使該裝置結構牢固，外形美觀，便于連接，更主要的是能實現暗管掩引等技術的真實操作，并實現兩套，四套設備的聯合使用?！镄滦碗娫纯刂颇K，結構精巧，功能強大，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，與裝置豎梁完美銜接，作為設備入線控制，讓設備的安全系數再次提升了一個等級。★掛板支架的設計，讓掛板安全牢固的安裝于設備上面，不占用空間，掛板可隨時更換，搭配機床智能考核裝置，讓裝置的功能進一步的得到發揮。
電氣安裝與維修實訓考核裝置，可進行電工安裝。如橋架安裝、PVC管安裝、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。
電氣安裝與調試實訓考核裝置，具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、3人組、4人組……，單面、雙面等不同的方式。長度組合是基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。建議最長不超過3個0.8米的基本組合單元。
電氣安裝與維修實訓考核裝置，也可以為水電安裝工等有電氣安裝要求的各崗位群提供實訓考核。
電氣安裝與維修實訓考核裝置是一個多用途的實訓平臺。
二、技術參數
線路器材
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | ||
1 | PVC線管 | Φ16 A型 | 根 | 3 | 3m | ||
Φ20 A型 | 根 | 2 | 3m | ||||
2 | PVC壁疏 | Φ16 | 只 | 20 |
| ||
Φ20 | 只 | 20 |
| ||||
3 | U型平頭管卡 | Φ16 | 只 | 30 |
| ||
Φ20 | 只 | 30 |
| ||||
4
| PVC平線槽
| 20×10 A型 | 根 | 2 |
| ||
40×20 A型 | 根 | 2 |
| ||||
60×40 A型 | 根 | 2 |
| ||||
5 |
|
|
|
|
| ||
|
|
| |||||
|
|
| |||||
6 | 行線槽 | 25×30 | 根 | 2 | 2m/根 | ||
7 | 絕緣導線
| RV1.5 mm2 | 盤 | 2 | 紅色1盤 | ||
RV1.5 mm2 | 米 | 10 | 黃綠雙色 | ||||
RV2.5 mm2 | 米 | 10 | 黃綠雙色 | ||||
RV0.75 mm2 | 盤 | 3 | 黑色2盤、藍色1盤 | ||||
BV2.5 mm2 | 盤 | 5 | 黃、綠、紅、藍、雙色各1盤 | ||||
BV1.5 mm2 | 盤 | 3 | 紅、藍、雙色各1盤 | ||||
8 | 五芯電纜 | RV5*0.75 mm2 | m | 10 |
| ||
9 | 三極帶接地插頭 |
| 只 | 1 | 16A | ||
10 | U型絕緣端子 |
| 只 | 1000 | 紅色 | ||
| 只 | 500 | 藍色 | ||||
11 | 管形絕緣端子 |
| 只 | 1000 | 黑色 | ||
| 只 | 1000 | 黑色
| ||||
12 | 纏繞帶 | Φ10 | 包 | 1 | 10m/包 | ||
13 | 扎帶 | 3×100mm | 包 | 1 | 500只/包 | ||
14 | 異型號碼管 | 1.5mm2 | 卷 | 1 | 白色 | ||
15 | 電線電纜保護軟管 | Φ20 | m | 4 | 黑色 | ||
16 | 電線電纜保護軟管 | Φ16 | m | 4 | 黑色 | ||
17 | 保護軟管接頭 | Φ20 | 個 | 2 | 黑色 | ||
18 | 保護軟管接頭 | Φ16 | 個 | 2 | 黑色 | ||
19 | 自攻螺絲 | Φ6×15 | 只 | 200 | 安裝螺絲，配平墊、彈墊若干 | ||
Φ6×25 | 只 | 60 | |||||
20 | 接地排 | 160×20 | 條 | 4 | 專用（外接地干線） | ||
21 | 塑料絕緣膠布 |
| 盤 | 1 | 黑色 | ||
22 | 護線圈 | 配Φ30的孔 | 個 | 10 | 配電箱及電氣箱用 | ||
配Φ25的孔 | 個 | 4 | 照明配電箱用 | ||||
配Φ8的孔 | 個 | 2 | 日光燈開孔用 | ||||
23 | 金屬橋架 （帶蓋）
| 橋架 | 1 | 50×25×500 | 根 | 4 | 500mm/根 |
2 |
|
|
|
| |||
3 | 50×30×200 | 根 | 2 | 200mm/根 | |||
4 |
|
|
|
| |||
附件1 | 水平90°彎50*25 | 只 | 4 |
| |||
附件2 | 水平45°彎
| 只 | 4 |
| |||
附件3 | 水平三通
| 只 | 2 |
| |||
附件4 |
| 只 | 4 |
| |||
附件5 | 水平四通
| 只 | 2 |
| |||
附件6 | 垂直等徑下彎通（陰角）
| 只 | 2 |
| |||
附件7 | 垂直等徑上彎通（陽角）
| 只 | 2 |
| |||
附件8 | 橫擔 | 只 | 2 |
| |||
附件9 | 線槽支架（托臂）2 | 只 | 3 |
| |||
附件10 | 角鋼立柱（橋架吊桿）
| 只 | 3 |
| |||
|
|
|
|
| |||
|
|
|
|
| |||
|
|
|
|
| |||
|
|
|
|
| |||
|
|
|
|
| |||
附件16 | 連接板
| 只 | 40 |
| |||
附件17 | 垂直等徑變向彎通 | 只 | 4 |
| |||
附件18 | 連接螺絲（專用） | 套 | 150 | M5×10每套帶自鎖螺帽1只 | |||
附件19 | 銅制接地螺絲（專用） | 套 | 80 | M5×15每套帶帽1只、平墊2只 | |||
附件20 | 蓋板安裝卡 | 只 | 100 |
| |||
24 | PVC 直通 | Φ16 | 只 | 2 |
| ||
Φ20 | 只 | 2 |
| ||||
25 | PVC 彎通 | Φ16 | 只 | 2 |
| ||
Φ20 | 只 | 2 |
| ||||
26 | 多孔板插子 |
| 個 | 20 |
| ||
27 | 塔型橡膠圈 | φ30 | 個 | 4 |
| ||
28 | 答題器支架 |
| 個 | 1 |
| ||
29 | 安全連線 | 40條/包 | 包 | 1 |
| ||
30 | 智能答題器 |
| 個 | 1 |
| ||
31 | 隨機文件盒 |
| 個 | 1 |
| ||
32 | U型絕緣端子 |
| 只 | 20 | 用于電氣箱斷路器引線 | ||
33 | O型絕緣端子 | RV 2-5 藍色 | 只 | 100 | 用于橋架接地線 | ||
7、工具
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） |
1 | 尖嘴鉗 | 6寸 | 把 | 1 |
|
2 | 剝線鉗 |
| 把 | 1 |
|
3 | 壓線鉗 | HS-30J | 把 | 1 | 壓冷壓端子 |
4 | 壓線鉗 | HS-06WF | 把 | 1 | 壓插針 |
5 | 鋼絲鉗 |
| 把 | 1 |
|
6 | 一字螺絲刀 | 3寸 | 把 | 1 |
|
7 | 十字螺絲刀 | 3寸 | 把 | 1 |
|
8 | 一字螺絲刀 | 2×75 | 把 | 1 |
|
9 | 十字螺絲刀 | 2×75 | 把 | 1 |
|
10 | 測電筆 |
| 把 | 1 |
|
11 | 數字萬用表 | MY60 | 只 | 1 |
|
12 | 鋁合金人字梯 | 1.5米 | 付 | 1 |
|
13 | 銼刀 | 8寸 | 根 | 1 |
|
14 | 鋼卷尺 | 3m | 只 | 1 |
|
15 | 電工刀 |
| 把 | 1 |
|
16 | 鋼角尺 | 300mm | 把 | 1 |
|
17 | 鋼直尺 | 200mm | 把 | 1 |
|
18 | 活動扳手 | 6寸 | 把 | 1 |
|
19 | 六角扳手 |
| 套 | 1 | 7件套 |
20 | 鋼鋸架 |
| 架 | 1 |
|
21 | 鋼鋸條 |
| 條 | 3 | 8-12〞可調 |
22 | 彈簧彎管器 | Φ16 | 根 | 1 |
|
23 | 彈簧彎管器 | Φ20 | 根 | 1 |
|
24 | 電源插板 |
| 只 | 2 |
|
25 | 安全標牌 | 160×200mm | 張 | 1 | 必須戴安全帽 |
26 | 安全標牌 | 160×200mm | 張 | 1 | 止步高壓危險 |
27 | 安全標牌 | 160×200mm | 張 | 1 | 當心落物 |
28 | 安全標牌 | 160×200mm | 張 | 1 | 禁止合閘有人工作 |
29 | 安全標牌 | 160×200mm | 張 | 1 | 當心觸電 |
30 | 電氣安裝與維修實訓考核裝置實訓指導書 |
| 本 | 1 |
|
8、其他
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | |||
1 | 電氣安裝與維修實訓考核裝置臺架（2人組標準配置） | 2006mm×1003mm×2410mm | 組 | 1 |
| 材料名稱 | 單位/數量 | |
156立柱 |
| |||||||
156大網孔板 |
| |||||||
156小網孔板 |
| |||||||
156三層框架 |
| |||||||
156單層框架 |
| |||||||
156長網孔連接板 |
| |||||||
156短網孔連接板 |
| |||||||
156A后橫梁 |
| |||||||
156A前橫梁 |
| |||||||
156網孔梁柱 |
| |||||||
156側梁 |
| |||||||
自鎖腳輪￠75 |
| |||||||
短安裝螺絲（六角：M6*45mm） |
| |||||||
網孔板安裝螺絲（六角M6*60mm） |
| |||||||
長安裝螺絲（六角：M6*130mm） |
| |||||||
￠6平墊 |
| |||||||
￠6彈墊 |
| |||||||
M6螺帽 |
| |||||||
2 | 元件存放柜(四門玻璃柜 | 900mm×450mm×2000mm | 個 | 1 |
| |||
3 | 可移動工具臺 | 930mm×740mm×860mm | 輛 | 1 | 帶重載自鎖腳輪 | |||
4 | 考核掛板支架 | 650mm×651mm×21mm | 只 | 2 | 專用掛板 | |||
5 | 7CA6140車床考核掛板 |
| 塊 | 1 | 智能設故、16故障點 | |||
6 | T68鏜床考核掛板 |
| 塊 | 1 | 智能設故、16故障點 | |||
7 | X62W銑床考核掛板 |
| 塊 | 1 | 智能設故、16故障點 | |||
8 | M7120磨床考核掛板 |
| 塊 | 1 | 智能設故、16故障點 | |||
9 | 電腦推車 |
| 輛 | 1 | 580*400*780mm帶腳輪、電腦托盤鋁木結構 | |||
10 | 臺虎鉗 |
| 臺 | 1 |
| |||
9、弱電箱
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 信息箱 | 03系列 | 個 | 1 |
2 | DC電源線 | A301 | 條 | 1 |
3 | 兩孔八字國標電源線 | C301 | 條 | 1 |
4 | 路由模塊 |
| 塊 | 1 |
5 | 有線電視信號模塊 |
| 塊 | 1 |
6 | 電話模塊 |
| 塊 | 1 |
7 | 電源模塊 |
| 塊 | 1 |
8 | 有線電視插頭 |
| 只 | 2 |
9 | 明裝線盒（明盒） | 86HM331（86型） | 個 | 3 |
10 | 一舟雙口插座面板 | A160-2 | 只 | 1 |
11 | 一舟單口TV面板 | A161-1TV | 只 | 1 |
12 | 一舟單孔插座面板（單口面板） | A160-1 | 只 | 1 |
13 | 一舟UTP非屏蔽三類網線（三類兩對非屏蔽電纜） | D103-2 | 米 | 6 |
14 | 一舟UTP超五類4對非屏蔽電纜（單股） | D135-BL | 米 | 6 |
15 | 有線電視線（CATV物理發泡同軸電纜） | SYWV75-5 | 米 | 5 |
16 | 電話機 | HA818(22)T | 臺 | 1 |
17 | 有線電視分配器公制F頭 | 75-5 | 個 | 5 |
18 | 水晶頭 | 8P8C | 只 | 5 |
19 | 超五類RJ45插座模塊 | M245 | 只 | 2 |
20 | 一舟電話水晶頭 | S901C | 個 | 5 |
21 | 一舟電腦網絡電纜測線儀 | G468/NS-468AT | 個 | 1 |
22 | 電話插座模塊 | M256 | 只 | 2 |
23 | 一舟旋轉式剝線器 | G601 | 把 | 1 |
24 | 一舟壓線工具（壓接工具） | G110灰 | 把 | 1 |
25 | 一舟RJ45雙用工具（模塊壓線工具） | G568 | 把 | 1 |
號 | 名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 故障檢測單元 |
| 塊 | 1 | 智能設故、配合電氣圖紙設置真實故障，包含開路、短路、相序交叉、低絕緣電阻、高電阻等等不同類型的故障，可設置故障點不低于100個。 |
2 | 智能電能表單元 |
| 塊 | 1 | 考核主流電子式電能表的使用及接線工藝要求。 |
3 | 能力測試單元實訓指導書 | YL-G156A | 本 | 1 |
|
PLC系統配置說明
序號 |
| 名稱 | 規格型號 | 單位 | 數量 |
國賽比賽系統 | 匯川系統 | 可編程控制器 | H2U-1616MT-XP | 只 | 1 |
擴展模塊 | H2U-0016ERN | 只 | 1 | ||
變頻器 | MD280NT 0.7GB | 只 | 1 | ||
臺達系統 | 可編程控制器 | DVP32ES200T | 只 | 1 | |
擴展模塊 | DVP16XN211R | 只 | 1 | ||
變頻器 | VFD007EL43A | 只 | 1 | ||
學校定制系統 | 西門子系統 | 西門子中央處理器模組 | S7-200 CPU224XP DC | 只 | 1 |
西門子數字輸入/輸出模組 | EM223 24V DC | 只 | 1 | ||
西門子變頻器 | MM420-75/3 | 只 | 1 | ||
西門子操作面板 |
| 只 | 1 | ||
三菱系統 | 三菱可編程控制器 | FX3U-32MT/ES-A | 只 | 1 | |
三菱擴展模塊 | FX2N-16EYR | 只 | 1 | ||
三菱通訊模塊 | FX3U-485-BD | 只 | 1 | ||
三菱變頻器 | FR-E740-0.75K-CHT | 只 | 1 | ||
三菱模擬量模塊 | FX3U-3A-ADP | 只 | 1 |
