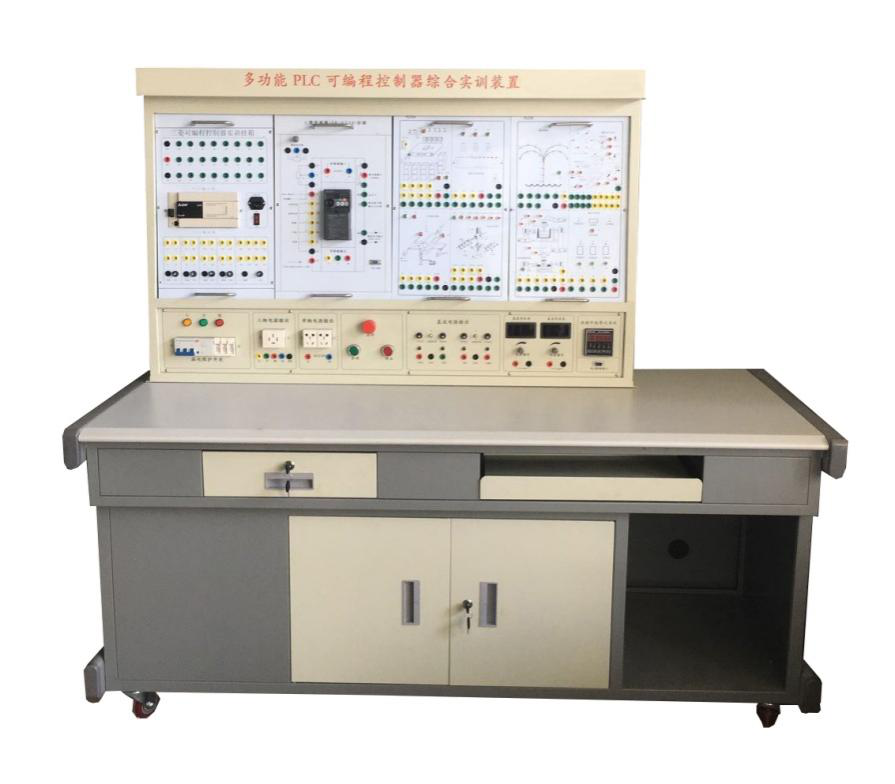

PLC可編程控制器綜合實訓裝置BCPLC-22A型

本公司可按用戶要求定制定做產品。

一、產品概述：

“PLC可編程控制器綜合實訓裝置BCPLC-22A型”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制實訓教學及技師技能鑒定考核。

二、裝置特點

1、本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、PLC主機組件、實訓模塊等組成。

2、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜0.5kVA

4、重    量：100kg

5、外形尺寸：1700mm×700mm×1630mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機等組成。

（一）控制屏

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等

直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示。

4、主機實訓掛箱組件：

配置三菱FX3U-48MR/ES-A內置數字量I/O（24路數字量輸入/24路數字量輸出）；配套SC-09編程電纜。

五、基本配置

（四）相關軟件

1、編程應用軟件

2、PLC仿真實訓軟件

1）通過FLASH虛擬環境實時顯示PLC的運行狀態

2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

3）PLC編程訓練、PLC程序編寫測試等功能

4）實現PLC運行模擬，對錯誤程序進行檢查

3、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學

4、實驗室局域網實驗教學，每套“PLC實驗裝置”均配上電腦，構成PLC實驗室局域網，進行網絡化教學實驗。

 (六）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，下方設有儲存柜放置模塊和實驗導線、電腦桌聯體設計，造型美觀大方。

五、實訓項目

PLC基本技能實訓

1、PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2、PLC仿真實訓

PLC模擬控制應用實訓

1、電機控制

2、七段數碼顯示和天塔之光

3、交通信號燈自控和手控

4、水塔水位自動控制

5、電梯控制模型

6、五相步進電動機控制

7、多種液體自動混合

8、自動送料裝車系統

9、自動售貨機

10、自動洗衣機

11、電鍍系統

12、加工中心刀具庫

13、裝配流水線

14、沖壓機系統控制

15、步進電機

16、音樂噴泉
