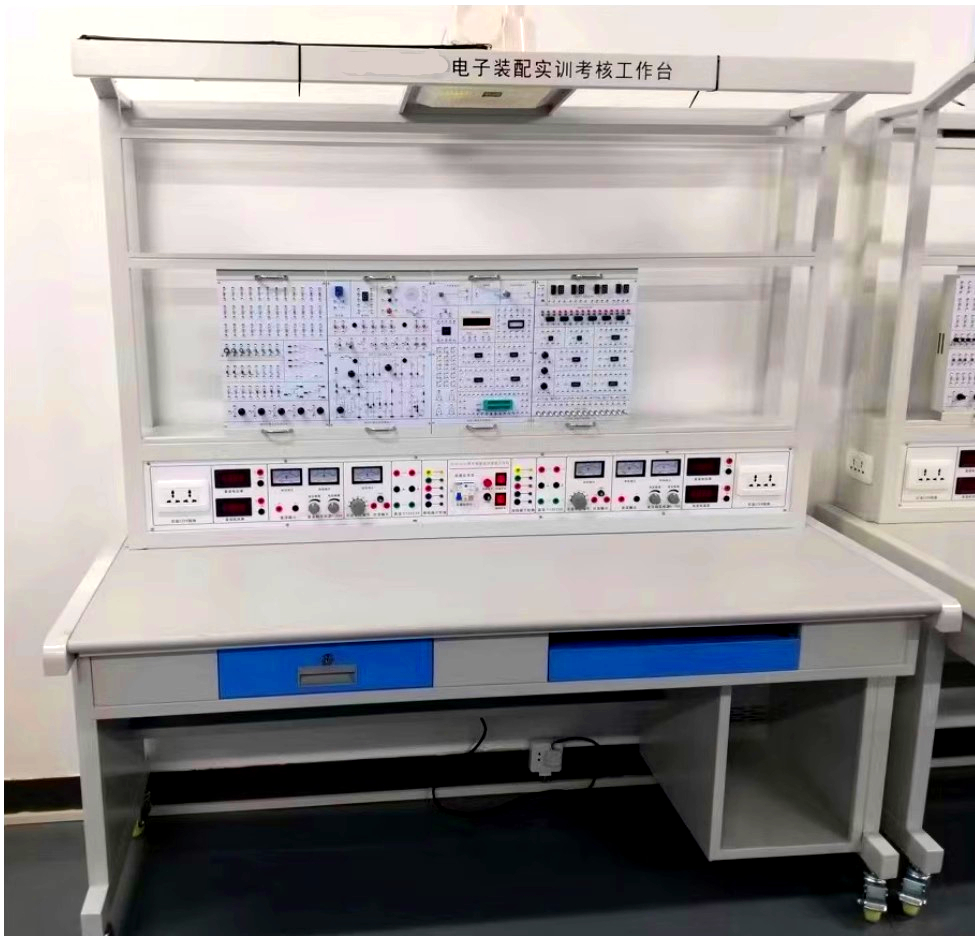

電子裝配實訓考核工作臺BC-D207A平臺電子電路實訓臺實驗工藝教學
可以按用戶要求定制定做.
參考圖片以實物為準
一、總體概述
結合生產實際和職業崗位的技能要求，適合模擬與數字電路模塊的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
配套的電工電子創新實訓模塊由透明有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
工作電源：兩相三線 AC 220V±10% 50Hz
溫度：－10～40℃；環境濕度：≤90%（25℃）
外形尺寸：長×寬×高為1600×700×1800mm
整機功耗： 1.5KW
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
電子綜合實訓考核裝置大體構成上分：鋁合金活動框架、電源臺、實驗元件盒。
金屬框架：框架上面可以放標準掛板模塊，可隨意擴展，完成多門多種實驗，另配置1個活動柜，方便存放所需工具和實驗元件盒。
電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
實驗電源每路配置：一組可調的直流電源0～24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3～24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
函數信號發生器：（正弦波、方波、三角波）
⑴頻率范圍：5Hz～550KHz分五個頻段
一頻段5Hz～55Hz
二頻段50Hz～550Hz
三頻段0.5KHz～5.5KHz
四頻段5KHz～55KHz
五頻段50KHz～550KHz
⑵頻率刻度：由Hz表直接讀取，基本誤差≤3%
⑶最大輸出電壓：正弦波：600Ω負載時，20Hz～55KHz≥4.5V電表指示。
50KHz～550KHz≥3.5V，衰減分三極，Odb、20db、40db。
方波：1KΩ負載時，3.5VP-P
三角波：空載時1VP-P
單次脈沖信號源：正、負脈沖TTL電平輸出。
音頻放大器：Vi≥10mV，P≥0.5W，用于放大電路擴音，也可作信號尋跡使用。
五、設備配置清單
序號 | 產品名稱 | 型號規格 | 數量 | 單位 | 備 注 |
1 | 電子綜合實訓桌 | 1600*700*1800mm | 1 | 張 | 金屬框架 |
2 | 電子綜合電源臺 | 1515*230*230 mm | 1 | 臺 | 鐵質噴塑 |
3 | 電子模塊 | 見清單 | 1 | 套 | |
4 | 實驗連接線 | 1 | 套 | ||
5 |
電子綜合實訓考核工作臺部件/模塊配置（附表二）
序號 | 部件名稱 | 配置說明 |
1 | 模擬電子技術實訓掛箱（一） |
配備模擬電子技術實訓過程中所需要的電子元器件，包括二極管、電阻、電容、單結晶體管、單向晶閘管、電位器等元件。
|
2 | 模擬電子技術實訓掛箱（二） | 配備模擬電子技術實訓過程中所需要的電子元器件，包括數碼管、指示燈、LC振蕩線圈、喇叭、繼電器、蜂鳴器、復位按鈕、三極管、場效應管、三端穩壓塊、銀針等。另外還配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板，各線路板均設有4個專用彈性插腳，裝、卸固定線路實訓板便捷。
|
3 | 數字電子技術實訓掛箱（一） | 配備三態邏輯測試筆：三態邏輯分別由三個不同顏色的LED指示，高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或非高、低電平值時黃色發光管亮。 脈沖信號發生器：單次脈沖源兩路，正負脈沖輸出；計數脈沖一路，頻率0.5Hz～300kHz連續可調。 提供高可靠圓腳集成電路插座（14P 2只、16P 2只、28P 1只、40P 1只，各引腳接口均用防轉柱引出）及其它器件。
|
4 | 數字電子技術實訓掛箱（二） | 配備八路邏輯電平顯示和八路邏輯電平輸出。 提供高可靠圓腳集成電路插座（8P 2只、14P 2只、16P 2只，各引腳接口均用防轉柱引出）及其它器件。 |
5 | 實訓套件 | 配備搶答器電路、編碼電子鎖電路、可編程定時器電路、LED數字鐘、全硅六管超外差式調幅收音機、47型萬用表各一。
|
6 | 實訓工具 | 配備常用的數字式萬用表890B+ 1只、元件盒5只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、電烙鐵1把、烙鐵架1只、焊錫絲2米、吸錫器1支、驗電筆1支、工具箱1個。
|
