透明挖掘機機械手液壓傳動PLC實訓裝置BC-WJG05液壓實驗平臺試驗臺

本公司可按用戶要求定制定做產品。

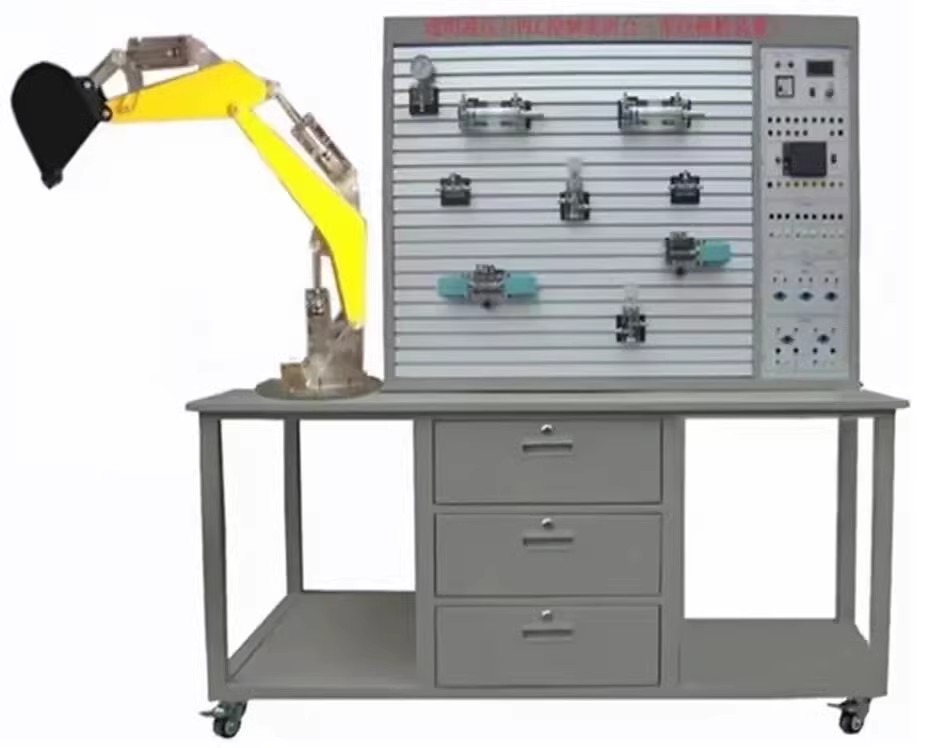

挖掘機實訓裝置BC-WJG05 :

一、主要技術參數

1、電源：AC220V  50HZ

2、直流電源輸入AC220V  輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1S－20MR主機  12輸入 8輸出（繼電器輸出方式）

   4、液壓實驗泵電機功率：400W， 調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，

    演示實驗油路液流要求壓力僅需0.8-2.3Mpa (油泵最高壓力：Pmax＝

2.5Mpa)

5、電磁換向閥：DC24V   吸力30N

6、實訓臺外型尺寸：1500mm×650mm×1800mm

7、7寸觸膜屏控制

二、特點：

2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。可執行元件采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。

3、挖掘機試驗臺主要由實驗桌、實驗支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

6、挖掘機有彎臂、直臂、挖斗、挖斗連桿、液壓缸和底座支架組成。

7、挖掘機彎臂、直臂、挖斗、挖斗連桿均采用彩色有機玻璃手工加工而成。

三、主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、回轉作業，動臂提升同時平臺回轉；
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；
7、PLC指令編程，梯形圖學習實驗；
8、PLC編程軟件的學習應用；
9、PLC與計算機通訊及在線調試；
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗；

五、挖掘機PLC控制實訓裝置清單

挖掘機實訓裝置BC-WJG06:

免費贈送液壓氣動仿真軟件，液壓氣動視頻教程20G：

贈送液壓視頻教程：

2023新最升級增加85G容量PLC高清視頻教程的下載鏈接中的文件夾：

文件夾里面內容的部分截圖：

工程例程：
