BC GXN81DW高性能中高級維修電工及技能培訓考核實訓裝置PLC實訓臺

可按客戶要求定制設計生產。

一、概述

本裝置是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

二、裝置特點：

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.操作臺只需三相四線的交流電源，即可投入使用；

3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；

6.通過走線槽進行走線，進行工藝布線訓練。

三、技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.5KVA

4.重    量：100Kg

5.外形尺寸：1700×700×1630mm3

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基本配置及功能

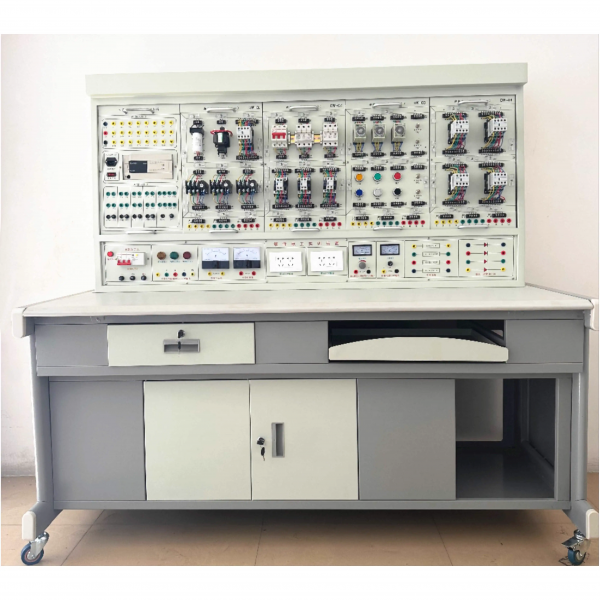

實訓裝置的基本配置及功能本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

• 實訓屏維修電工實訓考核裝置實訓屏為鐵質雙層亞光密紋噴塑結構，掛箱鋁面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

• 1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。3、提供～220V插座2只，為外部設備提供工作電源。4、直流穩壓穩流電源：電壓0-24V連續可調

• （三）實訓桌帶（電腦位）

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。

五、實訓項目一、實驗項目

（一）電拖部分

1．三相異步電動機直接啟動控制

2．三相異步電動機接觸器點動控制線路

3．三相異步電動機接觸器自鎖控制線路

4．三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路

5．Y--△啟動控制線路

6．接觸器聯鎖的正反轉控制線路

7．按鈕聯鎖的三相異步電動機正反轉控制線路

8．雙重聯鎖的三相異步電動機正反轉控制線路

9．單向減壓?jiǎn)?dòng)及反接制動控制線路

10．能耗制動的控制線路

11．三相異步電動機的順序控制

12．三相異步電動機的多地控制

13．工作臺自動往返控制線路

（二）PLC綜合實訓

1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

3.PLC控制臺三相異步電動機正反轉控制

4.PLC控制臺三相異步電動機Y/△啟動控制

5.PLC控制臺三相異步電動機降壓?jiǎn)?dòng)控制

6.PLC控制臺三相異步電動機能耗制動控制

7.PLC控制臺三相異步電動機自鎖運行控制

8.搶答器控制（優先級、數值運算，具有聲效功能）

9.天塔之光控制（閃爍、發射、流水型）
10.音樂噴泉控制
11.十字路口交通燈控制
12水塔水位控制
13.自動送料裝車系統控制
14..四節傳送帶控制
15..裝配流水線控制
16.多種液體混合裝置控制
17..自控成型機控制
18.全自動洗衣機控制
19..電鍍生產線控制
20..自控軋鋼機控制
21.郵件分揀機控制


（三）室內照明配電

1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法
4.單相電度表直接接線電路
5.配電板的安裝
6.兩地控制一盞燈的接法

六、實訓組件配置

PLC控制單元參考模塊：
