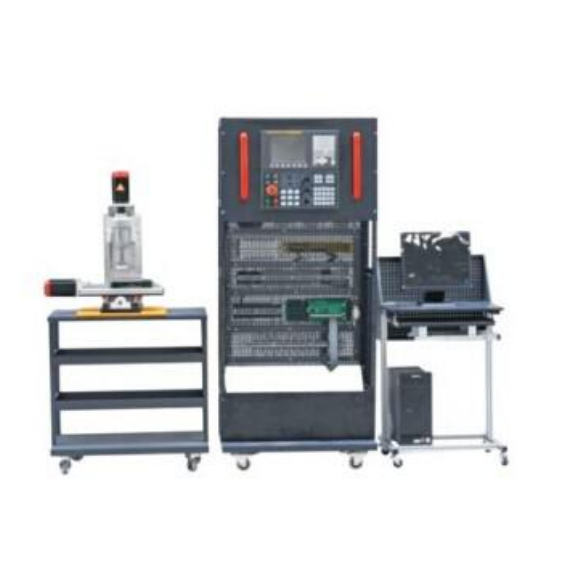

                                               BCZC-805DM型數控銑床電氣控制與維修實訓柜

        本實訓柜是按照職業教育的教學和實訓要求而研制的。它適合各職業院校機電技術與應用、電氣技術應用、數控、數控機床調試與維修等專業教學與技能實訓,也適合職業培訓學校、職教中心、鑒定站/所數控維修技能鑒定考核。

    一、產品特點
        配有西門子808D數控系統,采用數控機床的電氣控制系統開放式、模塊化結構設計,能完成數控車床的系統安裝調試、參數設置、PLC編程、故障診斷與維修、數控編程操作等多項任務。
        采用工業柜式結構雙面設計,具有占地面積小、實訓操作方便、外形美觀等優點。實訓柜正面裝有數控系統、變頻器、伺服驅動器、伺服電機等模塊,并將各模塊接口信號引出,供外部接線與測量;背面裝有低壓電氣器件、變壓器等,配有布線槽、接線端子,學生可通過端子自行接線布線,具有一定的擴展性。
        具有故障維修考核功能,可設置28個數控銑床的典型的電氣故障??己讼到y由計算機和智能考核終端組成,由教師機進行故障設置,學生對故障現象進行分析,在學生機上輸入相應的故障代碼進行故障排除。智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成,可單獨進行操作。
    二、技術性能
    輸入電源:三相四線~380V±10%   50Hz
    工作環境:溫度-10℃~+40℃   相對濕度<85%(25℃) 海拔<4000m
    裝置容量:<3kVA
    重    量:250kg
    外形尺寸:2000px×1500px×4375px
    三、實訓裝置的基本配置及功能
        實訓柜為鐵質雙層亞光密紋噴塑結構,冷軋鋼板、鋁質面板;雙面柜門設計,設有玻璃門,直觀清晰。柜體右下方留有電源輸入線。由漏電保護器控制總電源,控制屏的供電由鑰匙開關和啟停按鈕控制。
    數控系統單元:采用西門子公司的“SINUMERIK 808D ”數控系統,可同時控制3個數字進給軸和1個主軸。
    驅動系統:X、Y、Z軸驅動系統由西門子S120伺服驅動器和1FK7交流伺服電機組成,用于控制X軸/Y軸和Z軸進給;
    主軸系統:主軸電機變頻控制,由三菱變頻器進行無級調速。
    四、實訓項目
    1、電氣控制電路設計與分析
    2、數控各單元連接與控制
    3、數控系統參數設置與調試
    4、輸入輸出接口原理實訓
    5、伺服驅動系統調試與應用
    6、主軸變頻原理與應用
    7、銑床參考點調試
    8、數控系統數據備份與通訊
    9、PLC編程及應用
    10、故障診斷與維修
    11、數控系統操作與編程
    五.數控系統配置:

    可配系統

    西門子

    發那科

    華中

    廣數

    凱恩帝

    華興

    808D

    0i mate MD

    HNC21

    GSK983

    KND10M

    WA97M
