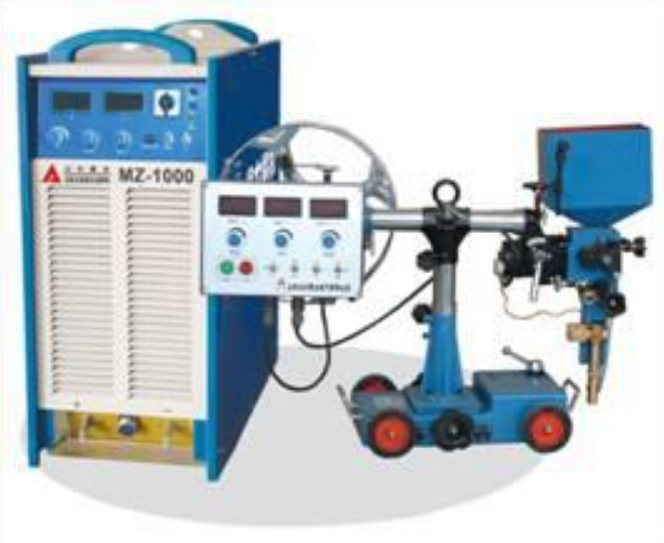

BCZC-1埋弧焊技能實訓裝置是根據《焊接方法與設備》一體化教學需要。用于埋弧焊焊接方法理實一體教學。

一、技術性能
1.輸入電壓：三相四線～380V±10%   50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃   相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：100kVA
二、系統配置
實訓裝置主要由焊接電源、機械系統（包括送絲機構、行走機構、導電嘴、焊絲盤、焊劑漏斗等）、控制系統及配件組成。
1.焊接電源
輸出電壓和電流穩定，電流調節范圍寬，電流在200A～1000A之間可調。具有多種焊接模式，可根據需要調節模式轉換開關來選擇輸出特性。提供電壓表、電流表各一只，用于顯示輸出端空載電壓、焊接電壓及焊接電流。
2.機械系統
送絲機構包括送絲電動機及轉動系統、送絲滾輪和矯直滾輪等，主要作用是可靠地送絲并具有較寬的調節范圍；行走機構包括行走電動機及轉動系統、行走輪及離合器等，行走輪采用絕緣橡膠輪，可以防止焊接電流經車輪而短路；焊絲的接電是靠導電嘴實現的，導電嘴具有導電率高、耐磨、與焊絲接觸可靠等特點。
3.控制系統
埋弧焊控制系統包括送絲控制系統、行走控制、引弧熄弧控制等。
