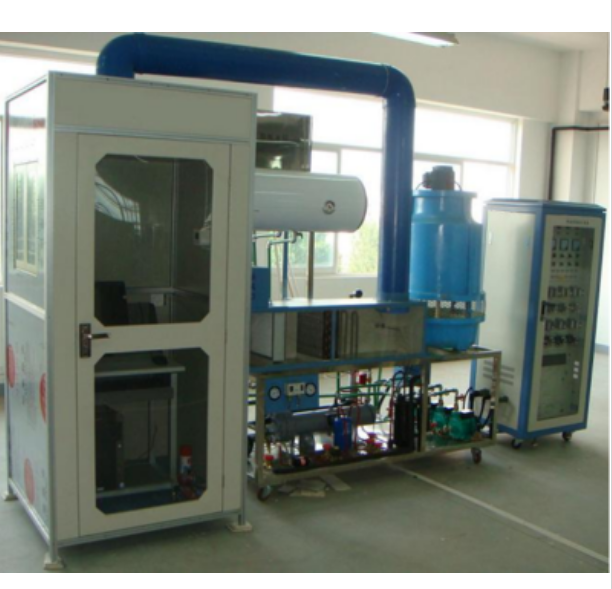

BCZC-Z20型 制冷設備與PLC控制實驗臺

系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2N-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

（一）功能

1、中央空調系統的認知及使用

2、制冷原理與熱交換技術

3、中央空調系統常用傳感器識別與應用

4、中央空調的PLC編程與控制應用

5、中央空調的運行操作及考核

6、中央空調運行保護與日常維護操作考核

7、中央空調故障維修及考核

8、變頻器應用

9、觸摸屏應用

10、計算機數據采集與組態控制技術應用

（二）配置

1、電氣參數

  工作電源：三相五線380V±10%，50Hz

  安全保護：具有接地保護，漏電保護，過流保護。

    額定功率：<5KW

2、系統對象配置

    設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。

（1）制冷機組

由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。

（2）冷卻水系統

由1套噴淋式冷卻塔機組、1臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。

（3）冷凍水系統

由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。

（4） 制熱系統

    由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。

（5）空氣調節系統（風管組件）

由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。

（6）模擬房間

由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。

（7） 控制裝置配置

    整個中央空調采用PLC可編程控制器空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。

A. PLC:三菱FX2N-48MR

B. 制冷專用考核軟件：故障設置包含冷卻水泵故障、冷卻風機故障、冷凍水泵故障、制熱水泵故障、電磁閥故障、冷庫風機故障、主機故障、溫度傳感器故障、化霜傳感器故障等。

C. 智能考核系統：采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

D.配置7英寸彩色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口。

軟件配置

A.PLC編程軟件，配套PLC實訓程序及實訓指導書。

B.中央空調配套組態軟件。

工具儀表配置

1、品牌臺式微機1臺   （校方自備）

2、數字萬用表1個

3、裝配工具1套

(三)、中央空調配置清單
