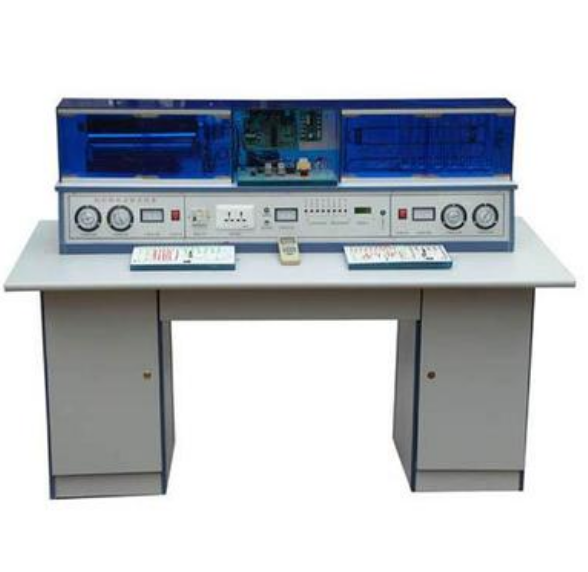

BCZC-9920E型制冷制熱實驗臺

      本空調可分為兩部分，前部為仿真室內機組，后面為仿真室外機組，室內機組的冷凝器作了進一步改進，外罩全透明外殼，全功能遙控，微電機控制開風門、自動送冷氣、暖氣，使產品更加完美、直觀。電冰箱在第四代的基礎上也進行了改進，前面為冷凍室，后面為電冰箱壓縮機工作室。加裝溫度自動控制裝置溫度調節器，可以設定需要的溫度。

最大特點:
1、全套設備更趨真實，全功能遙控。
2、使用方便、直觀性強、外形美觀。
3、增加實驗項目設計，并將電路部分故障演示集中在一起。
4、電路部分故障點均設置有故障指示燈及故障開關代碼。

主要技術參數:

工作電源：AC220V±5% 50Hz
整機功耗:：＜1KW
外形尺寸：1600mmX800mmX1170mm
壓縮機功率：空調：1ph 冰箱：1/10ph
制冷劑：空調：R22 冰箱：R12
加熱方式：電加熱（可調節）

分體空調電路常見故障實驗項目:
一、整機不工作或工作不正常，可通過以下故障演示：
1、微處理器損壞，故障代碼Q，應更換
2、晶振不良，故障代碼I
3、CPU工作+5V電源丟失，故障代碼G
4、整流二極管損壞，無法正常工作，故障代碼F
5、三端穩壓7812不良，無法正常工作，故障代碼V
6、CPU復位不良，空調無法工作，故障代碼H
二、室內風機工作，而主機不工作，可通過以下
方法排除故障：
1、如壓縮機不能正常工作，一般情況下：電容過載保護器斷路，可更換電容過載保護器
2、如控制指令有誤，故障代碼K
3、如12V電源丟失，故障代碼V
三、整機正常工作、遙控失靈，可通過以下方法
演示：
1、如遙控器損壞，故障代碼U
2、接收頭不良，故障代碼P
3、CPU不良，故障代碼P
四、整機工作、遙控正常，而沒有蜂鳴聲，可用以下方法演示
1、蜂鳴器壞，故障代碼W
2、2003集成損壞，故障代碼X
五、整機工作，風門不動作，故障代碼Y
六、注意事項：
1、以上故障演示，只能逐個進行，演示完應使開關復位，故障點指示燈熄滅。才能進行下一個故障演示。
2、正常狀態，演示開關全部向前（向上）。
3、主機接通和關閉、時間間隔需5分鐘左右，因連續啟動易損壞壓縮機。
4、微處理器設置延時保護功能3分鐘。
5、制冷轉換制熱需在停機狀態3分鐘以上。
