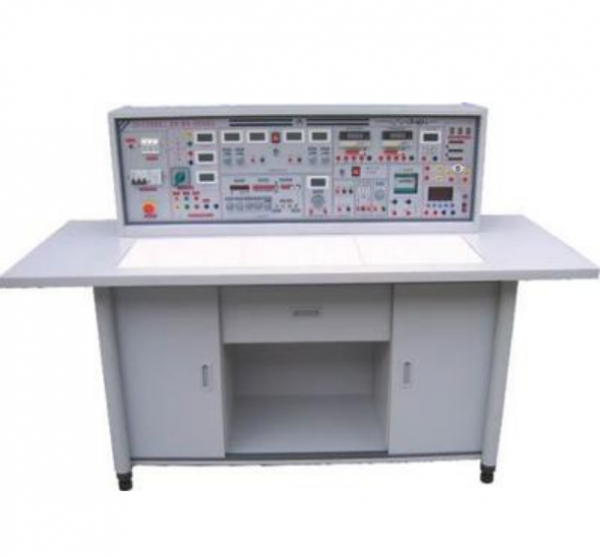

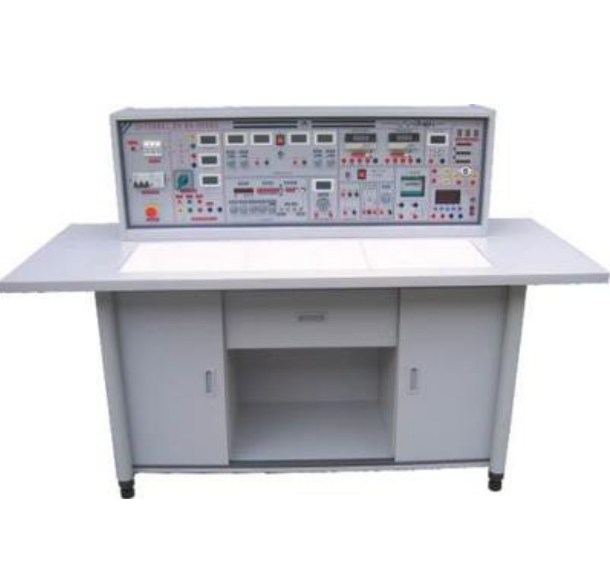

BCZC-820B型高級電工模電數電實驗室成套設備

一、產品特點

         高級電工模電數電實驗室成套設備具有完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進，實驗項目更加豐富，覆蓋面廣，實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配智能化數字交流、直流電表，測量精度高、測量范圍寬，使用方便。

元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用壓卡式結構，維修、更換元件拆裝方便。數字部分實驗利用進口新型集成座，實驗時集成插撥方便，接觸可靠，集成座僅需要更換集成就能無限制完成數字電路實驗。實驗項目擴展性好，便于學生課余興趣小組電路開發、學生畢業設計等。實驗元件分立式，院校除能完成指導書上實驗，還可利用元器件設計符合自身要求的實驗內容。為對實驗教學上大膽創新的院校實驗建設提供了良好的平臺。實驗臺高度為2875px，實驗室布局不受設備高度限制，有利于講師講解。

二、適用范圍

適用高等院校及要求較高的中專、技校、科研單位，可完成電工學、電工原理、電路分析、數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗，其是實驗室更新換代或新建擴建實驗室的理想產品。

三、實驗臺和實驗操作桌結構及功能：

1、實驗臺構成與性能:

1.1.電源及參數

1.1.1輸入電源:三相四線電源，輸入時指示燈亮

1.1.2電源輸出：有嵌入式保險盒和三相漏電保護開關二級保護功能。

A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓器輸出電壓)。

B組:低壓交流電壓3、6、9、12、15、18、24V電源，最大輸出電流1.5A。

C組:低壓交流穩壓電源：＋5V、＋12V、－12V。

D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每路輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。

E組:單相交流市電輸出，由萬能插板供用戶自備設備使用。

1.2內置式電度表：便于實驗，臺內裝有一臺單相電度表，接線端子引至面板，具有工作可視框。

1.3內置式日光燈配件：臺內已安裝一套日光燈實驗組件，實驗方便、安全。

1.4七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼盒。

1.5音頻放大器：輸入音頻電壓不低于10mV，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。

1.6智能型功率、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。

1.7智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。

1.8智能型交流數字電流表：采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍：0-5A，頻率范圍：10Hz-20Hz。測量精度為0.5級。

1.9單次脈沖：每次可輸出一對正負脈沖。

1.10函數信號發生器：

    1.10.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。

1.10.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。

1.10.3正弦波失真度：10－30Hz＜3%　30Hz－100KHz≤1%。

1.10.4方波響應：前沿/后沿≤100nS(開路)。

1.10.5最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。

1.10.6直流偏置（開路）：±10V。　

    1.10.7輸出阻抗Z：Z0＝50Ω±5Ω。

    1.10.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%－90%。

    1.10.9壓控振蕩（VCF）：加外加直流電壓0－±5V變化時,對應的頻率變化大于100：1。

1.10.10輸出衰減：20 dB　40 dB　 60dB。

1.11頻率計數器：

1.11.1測頻范圍：1Hz-100MHz，六位數顯。

1.11.2閘門時間：0.01S、0.1S、1S、10S。

1.11.3輸入阻抗（AC耦合）：電阻分量約500KΩ，并聯電容約100P。

2、驗操作桌：由雙面飾面板制成，不變形，不褪色，尺寸：160×70×2000px，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

四、構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×2250px)，低壓電路實驗在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成。根據高壓實驗與低壓實驗不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。數字電路實驗配備通用集成插座，插拔更換集成方便，一座多用，自主開發能力強。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電動機、焊接等)，實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。

2、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×1750px，用于講解、演示。

3、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。

4、器材配備:

GSY-01　繼電控制實驗箱一；          GSY-02　繼電控制實驗箱二；

GSY-03　繼電控制實驗箱三；          GSY-04　繼電控制實驗箱四；

GSY-05　三相負載；

13臺0.18KW三相電動機，39只電流測試插座，39只1.5級直流電表，13只MF-47萬用表，13只數字萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、91只集成座，26只邏輯電平、邏輯電平顯示實驗盒等元件單元盒（元件已裝在透明單元盒內），25張學生凳,1個雙門立柜。

5、戶自備器材：滑動變阻器、毫伏表。

五、實驗項目：

（1）電工實驗項目：

（2）模擬電子電路部分

（3）數字部分
