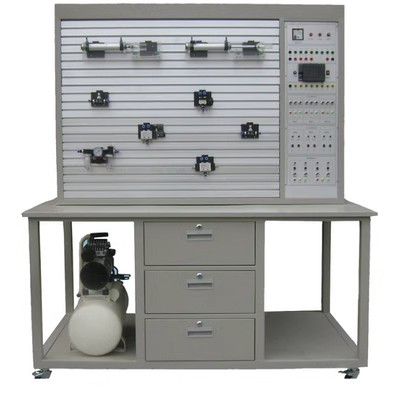

氣動PLC控制綜合實驗裝置BC-YD2303型實訓臺試驗培訓教學平臺

本公司可按用戶要求定制定做產品。

1、技術說明

1. 輸入電源：兩相三線 AC220V±10%/50Hz

2. 工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃)；海拔≤4000m

3. 整機容量：＜1kVA

4. 外形尺寸：1500 mm×650 mm×1700mm

5. 實驗臺裝置說明

2、本實訓平臺主要由空壓機、實訓臺、氣動元件、電氣元件等組成。

3、空壓機

空壓機采用全無油潤滑往復活塞空氣壓縮機，具有靜音效果。與配套儲氣罐連接，可以穩定的供給額定壓力的壓縮空氣。

1) 儲氣罐：18L

2) 電機功率：0.55kW

3) 轉速：1440r/min

4) 電壓/頻率：220V/50Hz

5) 空壓機額定/最大排氣壓力：0.8/0.8Mpa

6) 額定排氣量：60L/min

7) 空壓機工作時離空壓機1.5m遠處噪音：≤48dB

1. 實訓臺

操作臺采用立式結構，安裝面積大，操作面采用T型鋁合金導軌材制作，可以方便、隨意地安裝不同的氣動元件，搭接各種實驗回路。通過換向閥動作的控制和相關氣閥的調節進行實驗。導軌的安裝方式為，導軌之間無縫并列安裝。元器件的安裝底板，需要根據導軌和元器件的安裝尺寸進行單獨設計。

1. 氣動元件

1) 氣動元件采用工業級氣動元件；

2) 元件配有塑料過渡底板，可方便、隨意地將氣動元件安放在實驗面板上；

3) 氣路全部采用4*6藍色膠管，接頭采用快換接頭，拆接方便。

3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。

   4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

氣動系統動作及PLC控制的基本氣動回路

1. 實訓內容

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、單缸連續往復動作回路

10、卸荷回路

11、快速排氣閥應用回路

12、雙缸、同步動作回路

13、多缸順序動作回路

1. 氣動與PLC控制實訓裝置配置清單
