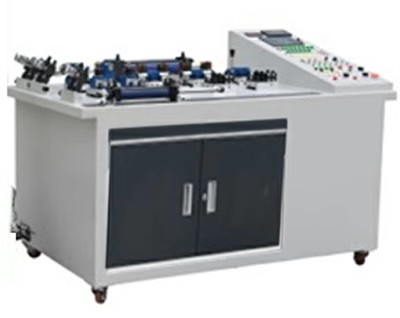

液壓系統故障和排除分析系統BC- ZY-P2型實訓臺實驗平臺實訓裝置
本公司可按用戶要求定制定做產品。
一、產品概述
本裝置以典型的組合液壓系統為實訓對象，培養學生熟悉和了解液壓傳動的工作原理和基本概念、元件的組成特點和應用等。初步掌握液壓系統的調試、常見液壓系統故障的處理和排除能力。適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
二、技術參數
輸入電源：三相五線380±10% 50Hz
工作環境：溫度-10℃～+40℃相對濕度 ＜85%(25℃)
裝置容量：＜2kVA
變量葉片泵：額定壓力7Mpa,額定流量8L/min
電機：額定電壓380V,額定功率1.5kW,轉速1420r/min,絕緣 B
三、系統配置
序號 | 名 稱 | 型 號 | 數量 | 備注 |
1 | 實訓臺 | 1臺 | ||
2 | PLC主機模塊 | |||
三菱FX1S-20MR | 1件 | |||
3 | 按鈕開關模塊 | 9組帶燈控制按鈕接口 | 1件 | |
4 | 繼電器模塊 | 3組直流繼電器接口 | 1件 | |
5 | 電源模塊 | 1塊 | ||
6 | 變量葉片泵及電機 | 1套 | ||
7 | 雙作用液壓缸 | 2個 | ||
8 | 耐震不銹鋼壓力表 | 1只 | ||
9 | 三位四通電磁換向閥 | O型 | 1只 | 華德 |
10 | 三位四通電磁換向閥 | M型 | 1只 | 華德 |
11 | 二位四通電磁換向閥 | 2只 | 華德 | |
12 | 溢流閥 | 1只 | 華德 | |
13 | 減壓閥 | 1只 | 華德 | |
14 | 節流閥 | 2只 | 華德 | |
15 | 液壓泵站 | 1臺 | 華德 | |
16 | 行程開關 | 4只 | ||
17 | 四通 | 3塊 | ||
18 | PLC通信下載線 | 1根 | ||
19 | 先導式溢流閥 | 1個 |
四、實訓項目
——單級調壓回路
——多級調壓回路
——減壓回路
——卸荷回路
——進油節流調速回路
——回油節流調速回路
——旁油節流調速回路
——延時控制回路
——用“O”型機能換向閥的鎖緊回路
——用行程開關控制的順序動作回路
——液壓泵站的正反故障設置與排除
——電磁閥閥不得電故障設置與排除
——減壓閥的性能測試
——節流閥的性能測試
