一、概述

透明液壓與氣動PLC控制綜合實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司液壓PLC控制與氣動PLC控制實訓設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。

液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。氣動實訓與液壓實訓電氣主控單元配備2套PLC控制與2套繼電器控制，簡單實用。

二、實驗臺組成

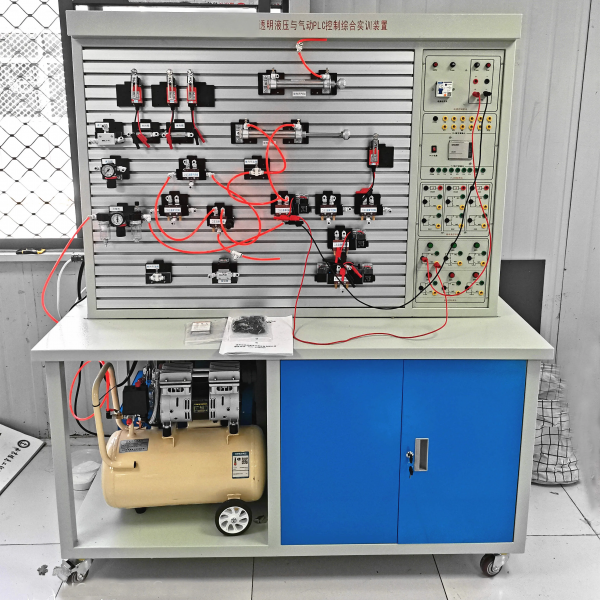

實訓系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

該實驗臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便。基本配置為：氣動實驗元件1；氣動實驗PLC控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）

本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

利用此套實訓設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。

液壓透明主要技術參數：

一、主要技術參數

1、電源：AC220V允差±l0%，50Hz；

 2、直流電源輸入AC220V  輸出DC24V/3A

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×800mm×1750mm

6、液壓泵站：

（1）系統額定壓力0.8MPa；

（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量

     齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速范

     圍0－1500r/min，外型尺寸：530mm×350mm×400mm

  （3）油箱：公頃容積30L；附有油溫液位計、過濾器、空氣濾清器、耐震壓

       力表，

7、液壓元件：

采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配

有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，

而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。

    8、電器控制單元：

  （1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼

       電器輸出。

  （2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕

       模塊，液壓元件獨立模塊等。

    9、電磁換向閥：DC24V  .吸力3mpa

二、主要特點

1、液壓傳動與PLC控制綜合實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比

較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

三、透明液壓PLC控制基本實訓回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、壓力調定回路。

4、用行程開關控制的順序動作回路。

5、用減壓閥的減壓回路。

6、串聯液壓缸的同步回路。

7、進油節流調速回路。

8、回油節流調速回路。

9、調速齒輪泵的換向調速回路。

10、調速齒輪泵和調速閥組成的復合調速回路。

11、流量閥短接的速度換接回路。

五、透明液壓PLC控制實訓裝置清單

氣動主要技術參數：

一、主要技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×800mm×1750mm

6、無油靜音空氣壓縮機：工作電源：AC220V；電機功率：780W,公稱容量165L/min,額定輸出氣壓0.7Mpa

    7、PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入/8路繼

       電器輸出。

8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕

模塊，氣動元件獨立模塊等。

二、主要特點

1、氣動傳動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放氣動元

件等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將

元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回

路搭接采用快換接頭，布局靈活，拆接方便快捷。

4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流

24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控、組

態軟件等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，傳統繼電器控制、先進的PLC自動控制與PLC編程及監控技術于一體，功能強大，適應范圍廣。

三、氣動基本實訓回路

1、雙作用氣缸的換向回路

2、雙作用氣缸單向調速回路

3、雙作用氣缸雙向調速回路

4、速度換接回路

5、緩沖回路

6、二次壓力控制回路

7、高低壓轉換回路

8、計數回路

9、單缸單往復控制回路

10、單缸連續往復動作回路

11、多缸順序動作回路

12、雙缸、同步動作回路

13、卸荷回路

 14、或門型梭閥的應用回路

四、氣動PLC控制實訓裝置配置清單
