透明液壓PLC控制綜合實驗實訓裝置BC-YY02E學校教學試驗臺實訓臺

本公司可按用戶要求定制定做產品。

一、概述

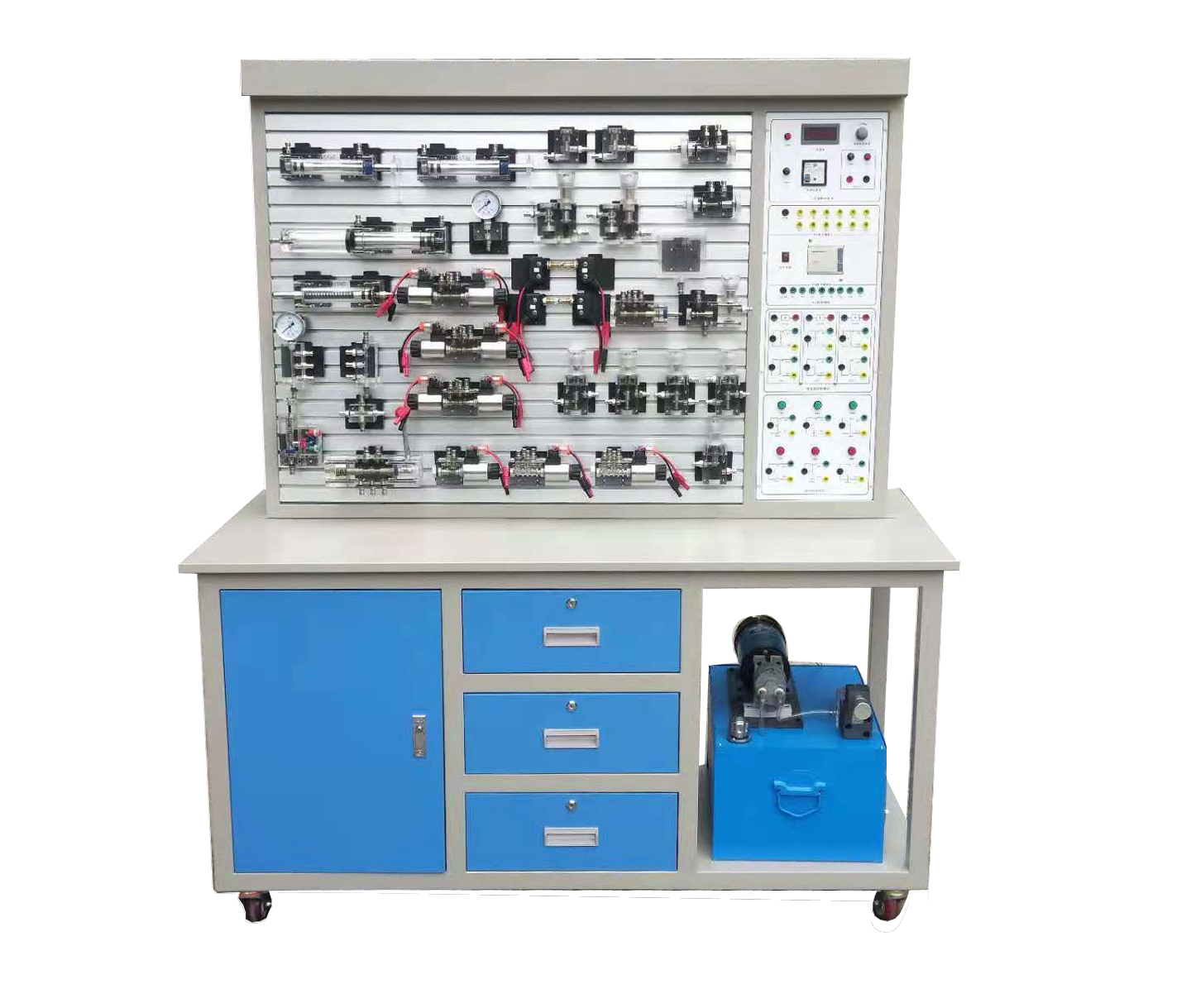

透明液壓PLC控制綜合實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓PLC控制實訓設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解電、液各自具有的特點、特色、及優缺點等。

液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。液壓實訓電氣主控單元配備1套PLC控制與1套繼電器控制，簡單實用。

二、實驗臺組成

該實驗臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便。基本配置為；液壓實驗元件1套，液壓實驗PLC控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）

本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

液壓透明主要技術參數：

一、主要技術參數

1、電源：AC220V允差±l0%，50Hz；

 2、直流電源輸入AC220V  輸出DC24V/3A

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×800mm×1750mm

6、液壓泵站：

（1）系統額定壓力0.8MPa；

（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量

     齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速范

     圍0－1500r/min，外型尺寸：530mm×350mm×400mm

  （3）油箱：公頃容積30L；附有油溫液位計、過濾器、空氣濾清器、耐震壓

       力表，

7、液壓元件：

采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配

有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，

而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。

    8、電器控制單元：

  （1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼

       電器輸出。

  （2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕

       模塊，液壓元件獨立模塊等。

    9、電磁換向閥：AC24V  .吸力3mpa

二、主要特點

1、液壓傳動與PLC控制綜合實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比

較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

三、透明液壓PLC控制基本實訓回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控單向閥的閉鎖回路。

4、壓力調定回路。

5、用行程開關控制的順序動作回路。

6、用減壓閥的減壓回路。

7、串聯液壓缸的同步回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、PLC編程軟件學習和使用

18、PLC與計算機的通訊，在線調試、監控

19、PLC控制的液壓基本回路實訓（優化控制）

五、透明液壓PLC控制實訓裝置清單

免費贈送液壓氣動仿真軟件，液壓氣動視頻教程20G：

贈送液壓視頻教程：

2023新最升級增加85G容量PLC高清視頻教程的下載鏈接中的文件夾：

文件夾里面內容的部分截圖：

工程例程：
