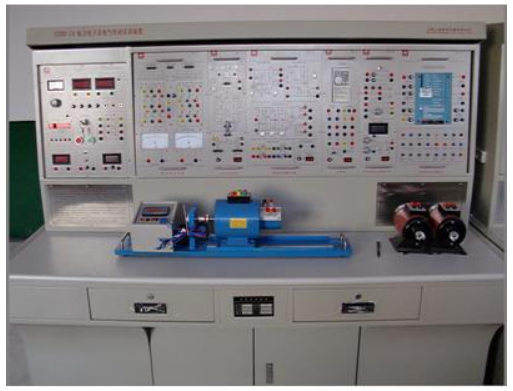

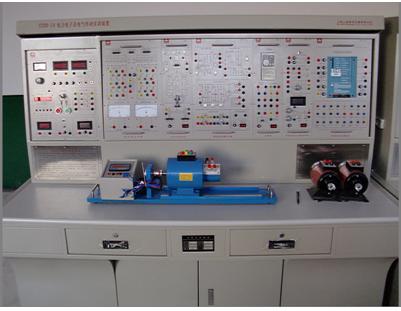

工業自動化電氣控制綜合實訓考核裝置BCLG-ADMC01型

一、 概述

       “BCLG-ADMC01 工業自動化電氣控制綜合實訓考核裝置”是集電力電子變流技術，PLC可編程控制技術，交流變頻調速技術，歐陸514C直流調速技術為一體的現代工業自動化電氣控制實訓平臺。本裝置設計時結合了當今國際工業自動化應用技術水平的發展，集計算機控制技術、網絡技術、通信技術、自動控制技術于一體，充分考慮實用性、可靠性與安全性研制的新型實訓裝置。實訓臺配有測量儀表、常規電器、可編程控制器、直流調速器、工控組態軟件、三相異步電機、直流電機等裝置。該系統可以完成工業自動化控制技術的多種實訓教學，系統也支持自行編制、設計開發的綜合性實訓，具有較強的完備性、靈活性和先進性。

二、 產品特點

1.裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實訓，只需

添加部件即可，永不淘汰。

2.實訓對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學

生很快就能適應現場的工作。

3.采用西門子S7-200型可編程序控制器，功能強大、性能優越，采用模塊化設計，便于組合靈活，用戶可根據不同的需要組成不同的控制系統。

4.采用西門子MM420變頻器，帶RS485通信接口及BOP面板

5.采用英國歐陸的514C直流調速器。

6.實訓項目齊全，含電力電子變流技術、直流調速、交流調速、PLC數字量、模擬量實訓、網絡通訊等

7.數據采集和工控組態軟件的應用開發，所有實訓項目均有組態棒圖跟蹤教學。

三、技術性能

  1、輸入電源: 三相四線（或三相五線 380V±10％ 50HZ）

  2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃） 海撥＜4000m

  3、裝置容量：＜1.5KVA

  4、外形尺寸：190×73×160 cm3

四、 裝備配置

1、ZK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

（1）    提供三相交流電源：三相交流電源 380V （帶過流保護）

（2）    三相同步變壓器（380/50 △/Y）

（3） 交流電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；

（4）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為直流調速系統提供電壓指示；

（5）直流數字電流表一只：測量范圍為0～5A，三位半數顯，精度0.5級，為直流調速系統提供電流指示。

（6）人身安全保護體系

        電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

（7）實驗管理器

     具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

（8）控制屏其它設施

    控制屏正面大凹槽內，設有兩根不銹鋼管，可掛置實驗部件，控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。

2、ZK02實驗桌     實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03－1不銹鋼電機導軌、1024光碼盤測速系統及智能數顯轉速表
4、DQ27三相可調電阻（每組900Ω×2/0.41A/150W）作為實驗中的可調電阻性負載用。

5、ZK03三相可控整流主電路    提供6只5A/1000V的晶閘管，每只晶閘管均設有阻容吸收保護裝置，提供6只5A/1000V的二極管。

6、ZK04 三相晶閘管觸發電路   三相觸發電路由KC04，KC41，KC42等集成電路組成，設有鋸齒波斜率調節旋鈕及波形觀測孔，偏移電壓調節旋鈕及觀測孔，移相控制旋鈕。

7、ZK05單相晶閘管觸發電路

提供西門子TCA785單相晶閘管集成觸發電路，面板上有對應波形觀測孔。

8 、ZK06 PLC主機實訓掛件（CPU224，EM235）

9 、ZK07 PLC模擬實訓掛件

  該掛件提供以下實訓模塊：

（1）裝配流水線的模擬控制

（2）三相異步電動機星/三角（Y/△）換接

（3）五相步進電動機的模擬控制

（4）十字路口交通燈控制

（5）液體混合裝置控制的模擬

（6）電梯控制系統的模擬

（7）機械手動作的模擬

（8）四節傳送帶的模擬

（9）運料小車控制模擬

10、ZK08 變頻器及外圍電路實訓掛件

采用西門子MM420變頻器，帶RS485通信接口及BOP面板

11、ZK09 歐陸514C直流調速器實訓掛件    提供歐陸514C直流調速器及外圍實訓電路模塊

12 、DQ09 直流并勵電動機

13 、DQ07-1直流發電機

14 、PC/PPI編程電纜

15 、MCGS工控組態軟件

16、ZK10三相隔離變壓器（380/220）

17 、SY06 實訓連接線及輔助配件

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

五、實訓項目

1.電力電子變流技術

（1）單相半波可控整流電路實訓

（2）單相橋式半控整流電路實訓

（3）單相橋式全控整流電路實訓

（4）鋸齒波同步移相雙脈沖觸發電路實訓

（5）三相半波整流電路實訓

（6）三相橋式半控整流電路實訓

（7）三相全控橋式整流電路實訓

2.可編程控制器技術實訓

（1）裝配流水線的模擬控制

（2）三相異步電動機星/三角（Y/△）換接

（3）五相步進電動機的模擬控制

（4）十字路口交通燈控制

（5）液體混合裝置控制的模擬

（6）電梯控制系統的模擬

（7）機械手動作的模擬

（8）四節傳送帶的模擬

（9）運料小車控制模擬

3.交流調速技術實訓

（1）變頻器功能參數設置與操作

（2）多段速度選擇變頻調速

（3）異步電機的變頻開環調速

（4）基于PLC通信方式的變頻器閉環定位控制

（5）基于PLC通信方式的變頻器開環調速

（6）基于PLC模擬量方式的變頻器閉環調速

4．直流調速技術實訓（歐陸514C）

（1）轉速電流雙閉環不可逆調速系統

（2）轉速電流雙閉環可逆調速系統

（3）負載擾動

（4）給定積分器單元
