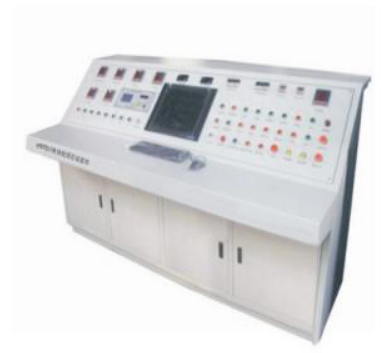

電動機綜合測試臺BCLG-DTS02型

        隨著現代工業的發展，對電機的需求不斷增長，且使用的環境惡劣，容易產生大的隱患，電機的損壞率也較高，因此電機生產和修理廠家對電機一些必要參數進行檢測和試驗也是必要的；同時使用電機用戶對電機定期檢測也是降低和避免安全隱患的有效方法。公司應市場需求，研制出LG-DTS02電動機綜合測試臺，采用手動和微機操作兩種操作模式；且兩種操作模式互鎖，在微機操作模式下系統全自動化、全微機化、高效率化，防誤操作安全功能設計。WINDODWS中文界面操作，自動采集測量數據，自動計算結果，自動生成出廠試驗報告并打印輸出，測量控制系統采用PLC編程控制、得到電機生產廠家的好評和青睞。

       BCLG-DTS02電動機綜合測試臺適用于容量為1KW～1500KW，電機電壓為10kV、6kV、3kV、1140V、660V、380V、220V、110V電動機空載特性試驗、額定負載試驗、絕緣電阻測量、直流電阻測量、工頻耐壓試驗、匝間耐壓試驗、超速試驗、超壓試驗、噪聲測量、環境溫度測量等。

一、產品特性

⑴、手動操作和自動操作方式并存，不便采用自動控制或微機出現故障，可以采用手動操作進行試驗；

⑵、系統可用于不同規格、不同型號電機的出廠例行試驗和形式試驗；

⑶、系統可用于不同規格、不同型號電機的檢修試驗；

⑷、自動控制被試品的起停、自動采集測試數據，自動進行數據處理及參數；

⑸、測量數據由計算機自動同步記錄，保證測試數據的同時性，消除了人工讀表的不同步所引起的誤差，大大提高試驗的工作效率；

⑹、試驗軟件自動將試驗結果折算為標準數據，有利于試驗結果的對比；

⑺、系統可集成環境溫度測量模塊、工頻耐壓試驗模塊、匝間耐壓試驗模塊、三相功率測量模塊、計算機接口與采集模塊、自動控制模塊、相關保護模塊等，轉子電阻測量模塊等；

⑻、系統模塊功能可自由選配，也可根據用戶需求定制產品功能；

⑼、試驗結果數據直接保存在試驗工控機硬盤中，可以進行試驗數據的本機查詢訪問，設計有試驗報告自動生成功能，可并提供多種輸出打印功能；

⑽、系統可完成電機空載試驗、功率測量（有功，無功，功率因素）、觀察三相電流不平衡度、工頻耐壓試驗、匝間絕緣耐壓試驗、定子對地絕緣測量、堵轉試驗、轉子電阻測量等；

⑾、測量準確度高，重復性好；

⑿、控制系統性能穩定、系統可擴展性好。

微機控制電動機試驗臺、全自動電機測試臺、微機控制電機測試臺、全自動電機試驗臺、電動機綜合試驗臺、電機綜合測試臺、電機綜合試驗系統、電機綜合測試系統、電機特性試驗臺、電機綜合特性試驗臺、電機試驗臺、電機測試臺。

二、技術參數

⑴、該系統適用于電壓10kV容量1500kW及以下電壓等級和容量的電動機出廠試驗和檢測；

⑵、電壓互感器測量范圍：50V ～ 10kV；
⑶、電壓互感器精度： 0.5‰；
⑷、電流互感器測量范圍： 1A ～ 2000A；
⑸、電流互感器精度： 0.5‰；
⑹、電壓測量范圍： 10V ～ 500V；
⑺、電壓測量精度： 0.2%；
⑻、電流測量范圍： 100mA ～ 5A；
⑼、電流測量精度： 0.2%；
⑽、有功功率測量精度： 0.2%；
⑾、直流電阻測量范圍： 1μΩ ～ 2kΩ；
⑿、直流電阻精度： 0.2%；
⒀、數顯監視儀表精度： 0.5%；
⒁、溫度測量精度： 0.5% ± 0.5℃；
⒂、聲級測量范圍： 30dB ～ 130dB。
三、系統配置
⑴、電動機綜合試驗臺；
⑵、電源控制柜；
⑶、電壓/電流互感器控制柜；
⑷、電機特性參數測試儀；
⑸、電動機直流電阻測試儀；
⑹、匝間耐壓測試儀；
⑺、超輕型試驗變壓器；
⑻、溫度計；
⑼、聲級計；
⑽、感應調壓器。
