電子工藝實訓考核裝置BCDZ-02雙面四工位實驗臺試驗臺裝配工作臺
可以按用戶要求定制定做。

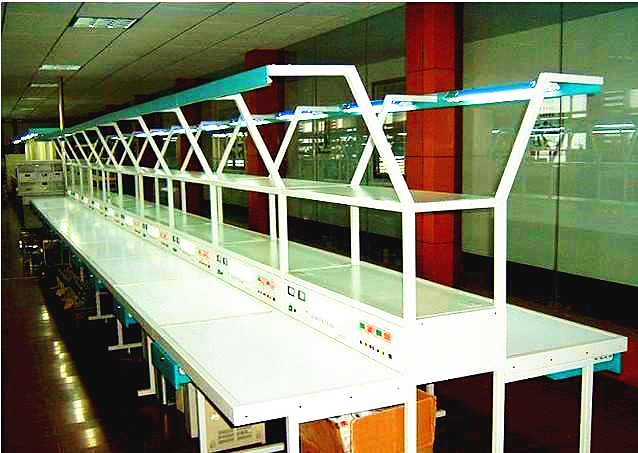

本系統為雙面4工位設計，每臺配備單獨的日光燈照明，每工位獨立配備掛圖板、器具柜，可拼接成焊接生產流水線。根據維修電工國家職業標準對電子裝配技能要求，可完成焊接基本訓練、電子產品安裝調試、儀表使用等實訓。通過實訓，可使學生掌握焊接基本技能、常用電子裝配工具儀表的使用、電子產品設計制作、電子產品安裝、電子產品調試、電子產品維修等專業技能。本裝置是高度仿真的電子焊接裝配生產線，滿足學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。
一、技術性能
1.輸入電源： 220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜200VA
4.外形尺寸：單個實訓臺的尺寸為1.6m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
二、系統配置
實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺
實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.實訓線路板（4套/臺） 表一
序號 | 實訓線路板 | 能力目標 |
1 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
2 | 可調式串聯型晶體管穩壓電路 | 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
3 | 臺燈調光電路 | 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
4 | 集成穩壓電源 | 了解三端集成穩壓電源LM317的接線方法和應用 |
5 | 門鎖防盜報警器 | 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
6 | 調頻無線話筒 | 了解振蕩電路的工作原理 |
7 | 文氏橋振蕩器 | 掌握運放741的工作特點及振蕩器的工作原理和應用 |
8 | 模擬“知了”電子電路 | 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
9 | 六管超外差式調幅收音機 | 掌握收音機的工作原理及調試方法 |
10 | 集成FM收音機 | SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
11 | 編碼電子鎖電路 | 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
12 | 七彩循環裝飾燈控制器 | 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
3.表二 工具套件
序號 | 名 稱 | 數量 | 備注 |
1 | MF—47萬用表 | 1只 |
|
2 | 剝線鉗 | 1把 |
|
3 | 尖嘴鉗 | 1把 |
|
4 | 斜口鉗 | 1把 |
|
5 | 大小 + 字螺絲刀 | 各1把 |
|
6 | 大小-字螺絲刀 | 各1把 |
|
7 | 鑷子 | 1把 |
|
8 | 剪刀 | 1把 |
|
9 | 35W烙鐵 | 1把 |
|
10 | 吸錫器 | 1把 |
|
11 | 放大鏡臺燈 | 1臺 |
|
12 | 焊錫絲、松香 | 若干 |
|
|
|
|
