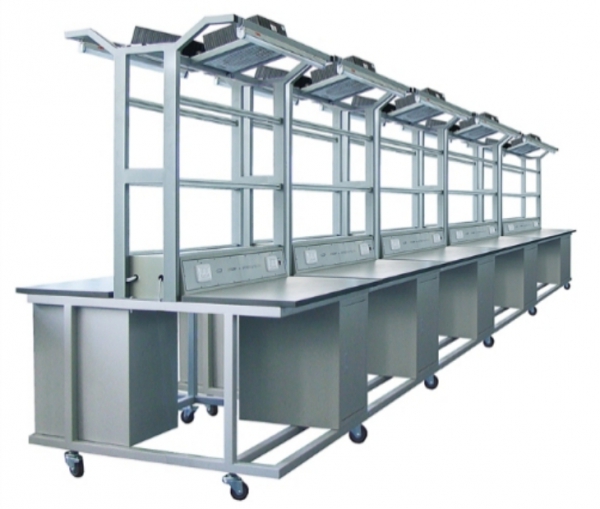

電子裝配操作臺BCDZ-GY02工藝實訓考核裝置實驗試驗臺裝配工作臺

可以按用戶要求定制定做。

技術參數：

1.外形尺寸：單個實訓臺尺寸：1.1m×1.3m×2m（長×寬×高）,兩邊工作臺的臺面寬度為0.5m（每臺2個工位，正反2面）；

2.每條焊接裝配線的長度為5.5m，配有5個實訓臺組成，兩邊各有5個座位，共計10個工位。每個實訓可以單獨擺放，并單獨工作。

3.實訓臺主要由實訓桌、實訓面板、鋼質框架、頂部框架等組成。

(1)正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。

(2)正反兩面各有一塊實訓面板，分別提供八路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過流保護和自動恢復功能。每臺實訓臺具有過流、短路和漏電保護。

(3)框架為雙層結構。第一層用于放置測試儀表。第二層設有四個PVC夾板，可用來夾放相關實訓資料。

(4)頂部框架上設有30W日光燈（照明設備）各兩個。

(5)實訓桌底部設有萬向輪，移動方便等。

(6)實訓臺框架整體采用A3方管：規格30×40mm，厚度：1.0mm，工藝：表面靜電噴涂處理。

(7)頂部藍色噴涂框架采用A3方管：規格30×40mm，厚度：1.0mm，工藝：表面靜電噴涂處理。

(8)工具柜材質：A3鐵板，板厚1.0mm；

(9)實訓桌面板：密度防火板桌面；密度防火板四周用鋼架支撐，防靜電噴涂。

(10)每工位配光控音樂門鈴、可調式串聯型晶體管穩壓電路、集成穩壓電源、門鎖防盜報警器、文氏橋振蕩器、六管超外差式調幅收音機、編碼電子鎖電路套件各一套。
